5吨欧式单梁起重机介绍
LDC型5吨欧式电动单梁桥式起重机（以下简称5吨欧式单梁起重机），5吨欧式电动单梁起重机与5吨欧式电动葫芦配套使用，成为一种有轨运行的轻小型起重机。
欧式单梁桥式起重机是基于欧洲轻量化和模块化设计理念以及先进生产制造工艺，在主梁上悬挂欧式电动葫芦起升机构，可左右、上下、前后实现物料物体在立体空间搬运。

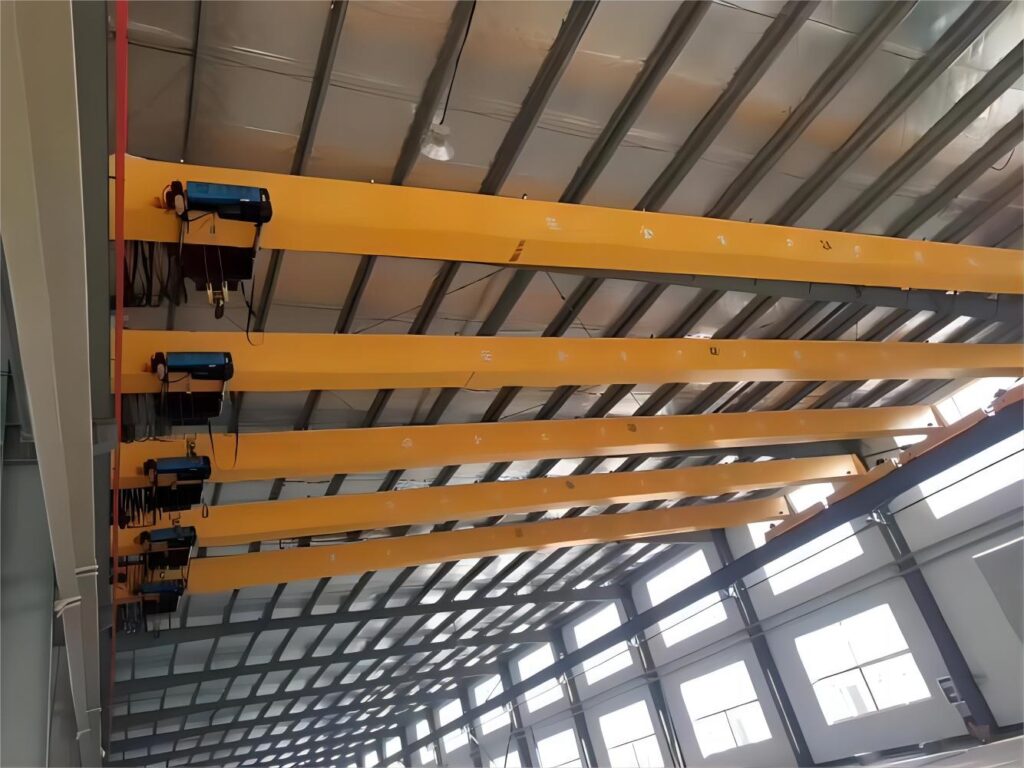

5吨欧式单梁起重机图片
5吨欧式单梁起重机结构
欧式单梁起重机通常由电动葫芦、电动机、减速机、制动器、轮组、单梁桁架、行走机构、悬挂装置等组成。起重机可根据用户的不同需求定制，包括起重高度、起重能力、工作速度、工作环境等方面要求。
5吨欧式单梁起重机特点
低净空设计Low headroom
柔性驱动，内应力小，传动效率高 Smart driving, higher efficiency
变频无级小车，运行平稳Stepless control trolley
硬齿面减速机，自重轻 Hardened gear
防护等级IP55，H级绝缘 IP55 / H Insulation
重级制电机，持续率60%ED Heavy duty motor, 60%ED rating
过热、过载保护Over heating, Overloading protect
电磁盘式制动器，可靠，防尘Electromagnetic disk brake
免维护Maintenance free
5吨欧式单梁起重机标准
新中式起重机设计按照国际标准：DIN（德国）、FEM（欧洲）、ISO（国际），具有刚性强、自重轻、结构设计出众等优点。
5吨欧式单梁起重机适用范围
欧式单梁起重机是一种常见的工业起重机械，主要用于工厂、车间等场所的货物搬运和起重作业。它的主要特点是采用单梁结构，悬挂在车间的顶部，通过电动机驱动梁运行，具有起重能力强、灵活性高等优点。

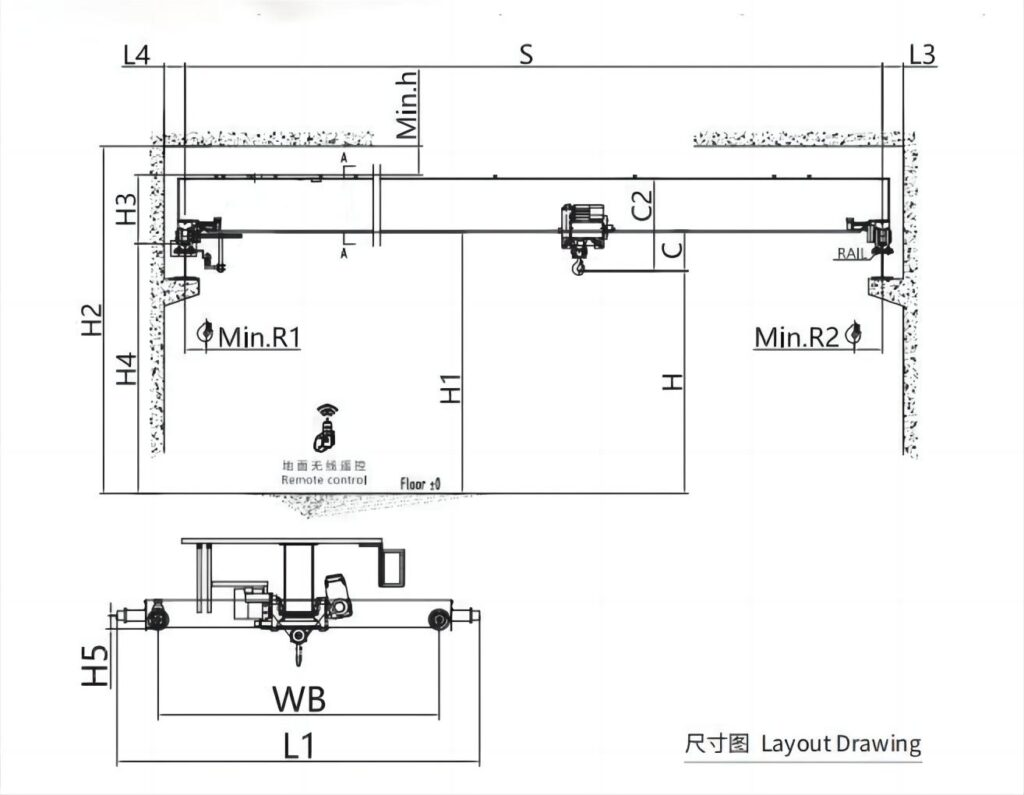

5吨欧式单梁起重机结构图
5吨欧式单梁起重机技术参数
| 欧式双梁起重机 起重量：5t | |||||||||||||
| 跨度 | Spam | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 34.5 | ||
|
基本参数 Basic Dats |
茎机自量 | Crane Weight | t | 3.56 | 5.18 | 6.8 | 8.92 | 10.75 | 13.19 | 15.75 | 18.93 | 23.31 | |
| 小车自兰 | Trolley Weight | 0.37 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | |||
| 最大轮压 | Max.Wheel Load | KN | 35.9 | 42.7 | 47.6 | 52.7 | 56.7 | 63.1 | 69.2 | 76.9 | 87.8 | ||
| 最小轮压 | Min.Wheel Load | 6.6 | 9.8 | 12.7 | 17.6 | 22.1 | 27.5 | 33.7 | 41.4 | 51.7 | |||
| 大车车轮数 | Crane Wheel | PCS | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | ||
| 推荐轨道 | Crane Rail | P22 | P22 | P22 | P22 | P22 | P22 | P22 | F30 | F30 | |||
|
速度 Speed |
起升速度 | Lifting 8peed | m/min | 5/0.8 | |||||||||
| 小车速度 | Trolley 8peed | 0-20 | |||||||||||
| 大车速度 | Bridge 8peed | 0-32 | |||||||||||
| 主要尺寸MainDimension | 轨顶标高 | Top of Rail Height | b | 9000《或根据用户制定or specified by clients) | |||||||||
| 安全净空 | Tap Clearancs | h² | ≥200(GB/T 14405-2011) | ||||||||||
| 起升机构高 | Hoisting Mechani sm | c | 680 | 680 | 680 | 680 | 680 | 680 | 680 | 680 | 680 | ||
| 轨道至起至 机顶高度 | Rail to Crane Tap | a | 1000 | 1000 | 200 | 1200 | 1300 | 1300 | 450 | 1450 | 1450 | ||
| 起升高废 | Lifting Height | h | 9000 | 9319 | 9324 | 9345 | 9353 | 9377 | 9497 | 9525 | 9547 | ||
| 屋顶最低点高 度 | Ceiling to Floor Height | C | 10200 | 10200 | 10400 | 10400 | 10500 | 10500 | 10650 | 10650 | 10650 | ||
| 梁底高度 |
irder Bottom Height |
f | 8216 | 8295 | 8300 | 8321 | 8329 | 8353 | 8473 | 8428 | 8446 | ||
| 用钩左极限 | Hook Approach L. | h1 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | ||
| 吊钩右板限 | Hook Approach R. | h2 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | 590 | ||
| 轨道中心至 左侧墙 |
Rail Center to Leftwall |
dl | 208 | 23 | 230 | 230 | 232 | 246 | 246 | 248 | 248 | ||
| 轨道中心萃 右侧墙 | Rail Center to Rightwall | dr | 208 | 23 | 230 | 230 | 232 | 246 | 246 | 248 | 248 | ||
| 大车轮距 | Bridge Whesl Base | W | 2200 | 2700 | 2700 | 3100 | 3800 | 3800 | 4500 | 5000 | 5500 | ||
| 小车基距 | Trollar Rail Guag | 1200 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | |||
| 缓冲器高度 | Buffer Height | H2 | 80 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| 整机宠度 | Crane Width | B | 2556 | 3150 | 3150 | 3550 | 4250 | 4310 | 5010 | 5510 | 6010 | ||
| 水平侧向力 |
Guiding(contact) Force |
8 | KN | 13.3 | 14.7 | 16.1 | 17.5 | 18.9 | 20.3 | 21.7 | 23.1 | 24.5 | |
| 缓冲力 | Buffer Farce | Bf | KN | 33 | 37 | 40 | 45 | 48 | 37 | 40 | 45 | 48 | |
