制动器产品介绍
厂用BZES隔爆封闭式制动器使用条件
★环境温度-20℃~40℃;
★空气相对湿度:不大于98%(+25℃时);
★爆炸性气体环境或可燃性粉尘环境;
★无显著摇动和剧烈振动的环境;
★防爆等级Exd II CT4。
厂用BZES隔爆封闭式制动器工作原理
★制动器为直流盘式结构,断电制动,它由盘式制动器、制动轴及防爆外壳组成;
★当电磁绕组得电后,电磁力克服正压力将摩擦片脱开,制动器轴可运转,反之,失电后弹簧正压力推动衔铁盘,摩擦片刹车制动。
制动器产品说明
产品名称:厂用BZES隔爆封闭式制动器
别名别称:抱闸/隔爆抱闸
型号规格:BZES型
所属类别:工业制动器
产品产地:河南新乡、焦作
是否定制:是
是否现货:部分现货
生产周期:3~10天
供货范围:全国
送达方式:自提或物流托运
是否安装:安装另议
售后方式:一年保修
发货地区:河南长垣

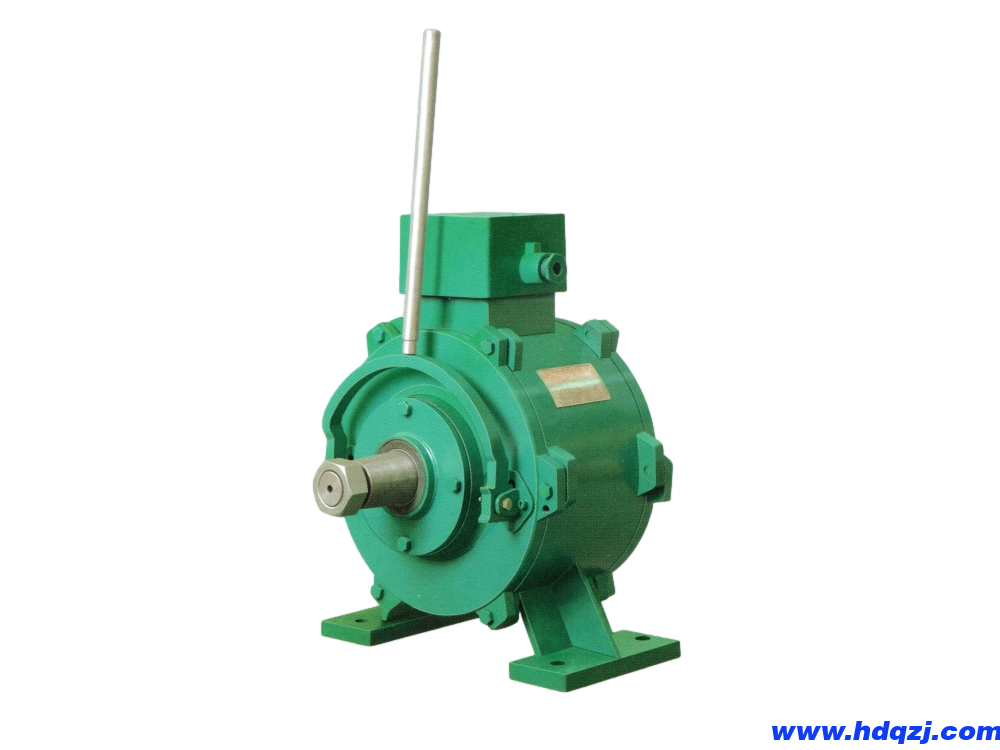

制动器产品图册
制动器相关参数

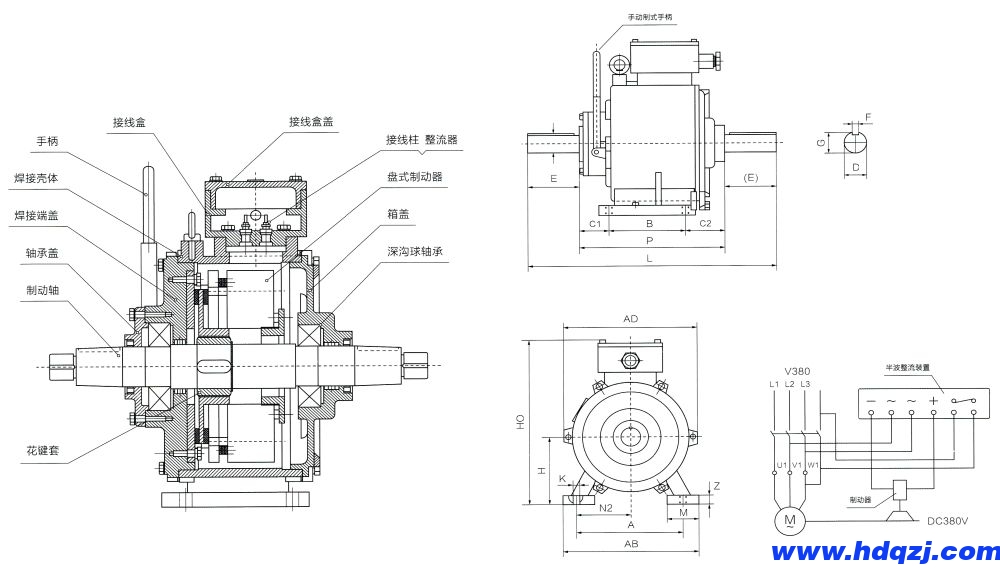

厂用BZES隔爆封闭式制动器外形尺寸图
厂用BZES隔爆封闭式制动器技术参数表
推动器型号 | 额定电压 | 激励电压 | 机芯 | 制动力矩 | 电磁气隙 | 防护等级 |
BZES-132 | AC380V | DC180V | 16E | 100 N.m | 0.3mm | IP65 |
BZES-160 | 18E | 160 N.m | 0.4mm | |||
BZES-180 | 20E | 260 N.m | 0.4mm | |||
BZES-200 | 25E | 400 N.m | 0.5mm | |||
BZES-225 | 25E | 400 N.m | 0.5mm |
厂用BZES隔爆封闭式制动器外形尺寸表
推动器型号 | A | B | C1 | C2 | D | E | F | G | H | K | L | AB | AD | HD | M | N | P | 键 | 质量 |
BZES-132 | 230 | 160 | 70 | 92 | 38 | 80 | 10 | 33 | 132 | 12 | 482 | 290 | 272 | 395 | 65 | 15 | 210 | 10x8x70 | 55Kg |
BZES-160 | 250 | 160 | 70 | 92 | 42 | 110 | 12 | 37 | 160 | 14 | 542 | 320 | 304 | 436 | 70 | 20 | 210 | 12x8x80 | 78Kg |
BZES-180 | 279 | 160 | 89 | 100 | 48 | 110 | 14 | 53 | 180 | 15 | 569 | 349 | 351 | 476 | 78 | 22 | 210 | 14x9x80 | 100Kg |
BZES-200 | 314 | 160 | 95 | 105 | 50 | 110 | 18 | 53 | 200 | 19 | 580 | 394 | 404 | 505 | 90 | 22 | 220 | 18x11x110 | 120Kg |
BZES-225 | 340 | 160 | 95 | 105 | 60 | 110 | 18 | 53 | 225 | 19 | 580 | 420 | 404 | 544 | 90 | 22 | 220 | 18x11x110 | 133Kg |

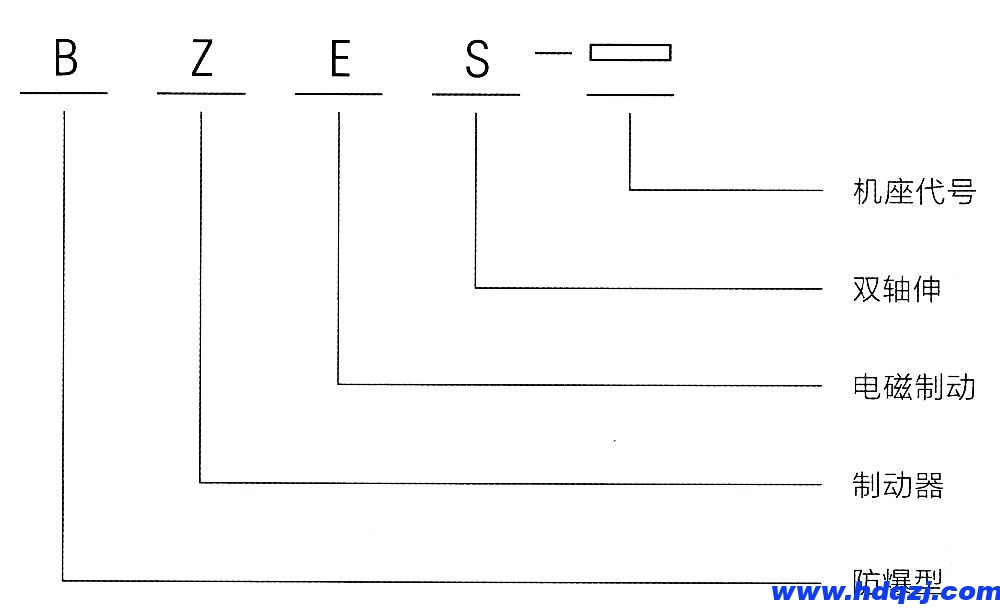

推动器附件功能表 | 型号意义 | |
附加功能代号 | 表示意义 | |
E1 | 上升机械式行程开关 | |
E2 | 下降机械式行程开关 | |
EB | 感应式行程开关 |
厂用BZES隔爆封闭式制动器货源产地生产厂家还为用户提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5)、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制动器,矿用DYW隔爆型制动器,YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SH、SE、YZ、DCPZ、BNM、SB/SBD等盘式制动器,QP系列气动钳盘式制动器、YLBZ液压轮边制动器、YFX液压防风铁楔制动器、YJGQ(液压夹轨器)等防风制动器,ED1YT1系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置(液压罐、制动器电机)、制动瓦块、制动器架子等成套零部件及相关产品的设计制造(定制)和配件批发零售、安装修理维修等服务。更多制动器的设计制造安装规范、认证标准、结构形式、材质工艺、工作原理、防爆等级、产品特性、制动力矩/退距、额定电流、通电持续率、功率、型号规格、技术参数、安装使用注意事项说明、常见问题故障排除与维护保养重点以及出厂价格等请联系客服咨询。
