制动器产品介绍
YT1系列电力液压推动器使用条件：
★环境温度-20℃~45℃；
★周围工作环境中没有易燃、易爆及足以腐蚀金属和破坏绝缘的气体和尘埃；
★空气相对湿度不大于90%；
★使用地点的海拔高度符合GB755-2008标准。
制动器产品说明
-
产品名称：YT1系列电力液压推动器
-
别名别称：制动罐/液压罐/油压罐
-
型号规格：YT1系列型
-
所属类别：制动器推动器
-
产品产地：河南新乡、焦作
-
是否定制：可定制
-
是否现货：部分现货
-
生产周期：3~10天
-
供货范围：全国
-
送达方式：自提或物流托运
-
是否安装：安装另议
-
售后方式：一年保修
-
发货地区：河南长垣
制动器产品图册
制动器相关参数
YT1系列电力液压推动器外形尺寸图
YT1系列电力液压推动器技术参数表
| 推动器型号 |
额定推力 (Kg) |
额定行程 (mm) |
电动机容量 (Kw) |
额定电压 (V) |
额定电流 (A) |
动作时间(S) |
频率 (c/h) |
D | D1 | D2 | D3 | H | H1 | L1 | L2 | C | C1 |
重量 (Kg) |
|
| 上升 | 下降 | ||||||||||||||||||
| YT1-18Z/2 | 18 | 25 | 0.06 | 380 | 0.28 | 0.6 | 0.4 | 720 | 12 | 12 | 137 | 25 | 343 | 321 | 25 | 50 | 15 | 12 | 9 |
| YT1-25Z/4 | 25 | 40 | 0.08 | 380 | 0.32 | 0.7 | 0.4 | 720 | 12 | 16 | 154 | 25 | 386 | 360 | 32 | 64 | 18 | 16 | 12 |
| YT1-25ZC/4 | 25 | 40 | 0.08 | 380 | 0.32 | 0.7 | 0.4 | 720 | 12 | 16 | 154 | 25 | 386 | 380 | 32 | 64 | 18 | 16 | 12 |
| YT1-45Z/4 | 45 | 40 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 178 | 30 | 496 | 460 | 47 | 94 | 23 | 20 | 18 |
| YT1-45Z/5 | 45 | 50 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 178 | 30 | 496 | 460 | 47 | 94 | 23 | 20 | 18 |
| YT1-45Z/6 | 45 | 60 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 178 | 30 | 496 | 460 | 47 | 94 | 23 | 20 | 18 |
| YT1-90Z/6 | 90 | 60 | 0.25 | 380 | 0.62 | 0.8 | 0.5 | 720 | 20 | 25 | 210 | 40 | 600 | 555 | 60 | 120 | 30 | 25 | 28 |
| YT1-90Z/8 | 90 | 80 | 0.25 | 380 | 0.62 | 0.8 | 0.5 | 720 | 20 | 25 | 210 | 40 | 600 | 555 | 60 | 120 | 30 | 25 | 28 |
| YT1-125Z/10 | 125 | 100 | 0.4 | 380 | 0.98 | 0.75 | 0.6 | 720 | 25 | 25 | 254 | 50 | 745 | 695 | 40 | 90 | 30 | 25 | 52 |
| YT1-180Z/8 | 180 | 80 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 254 | 50 | 820 | 765 | 85 | 170 | 40 | 30 | 55 |
| YT1-180Z/10 | 180 | 100 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 254 | 50 | 820 | 765 | 85 | 170 | 40 | 30 | 55 |
| YT1-180Z/12 | 180 | 120 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 254 | 50 | 820 | 765 | 85 | 170 | 40 | 30 | 55 |
| YT1-320Z/12 | 320 | 120 | 1.5 | 380 | 3.4 | 0.9 | 0.9 | 720 | 35 | 35 | 375 | 55 | 877 | 815 | 100 | 190 | 44 | 35 | 125 |
| YT1-320Z/20 | 320 | 200 | 1.5 | 380 | 3.4 | 2.4 | 2 | 470 | 35 | 35 | 375 | 55 | 957 | 895 | 100 | 190 | 44 | 35 | 135 |
YT1系列电力液压推动器外形尺寸表
| 推动器型号 |
弹簧制动力 (Kg) |
额定行程 (mm) |
电动机容量 (Kw) |
额定电压 (V) |
额定电流 (A) |
动作时间(S) |
频率 (c/h) |
D | D1 | H | D3 | H1 | L1 | L2 | L3 | C | C1 |
重量 (Kg) |
|
| 上升 | 下降 | ||||||||||||||||||
| YT1-25/4 | 20 | 40 | 0.08 | 380 | 0.32 | 0.7 | 0.4 | 720 | 12 | 16 | 408 | 25 | 380 | 32 | 64 | 228 | 18 | 16 | 14 |
| YT1-45/6 | 40 | 60 | 0.14 | 380 | 0.39 | 0.7 | 0.4 | 720 | 16 | 20 | 496 | 30 | 460 | 47 | 94 | 266 | 23 | 20 | 21 |
| YT1-90/8 | 70 | 80 | 0.25 | 380 | 0.62 | 0.8 | 0.5 | 720 | 20 | 25 | 600 | 40 | 555 | 60 | 120 | 320 | 30 | 25 | 31 |
| YT1-125/10 | 90 | 100 | 0.4 | 380 | 0.98 | 0.75 | 0.6 | 720 | 25 | 25 | 745 | 50 | 695 | 40 | 90 | 390 | 30 | 25 | 56 |
| YT1-180/12 | 105 | 120 | 0.4 | 380 | 0.98 | 1 | 0.6 | 720 | 25 | 30 | 820 | 50 | 765 | 85 | 170 | 420 | 40 | 30 | 60 |

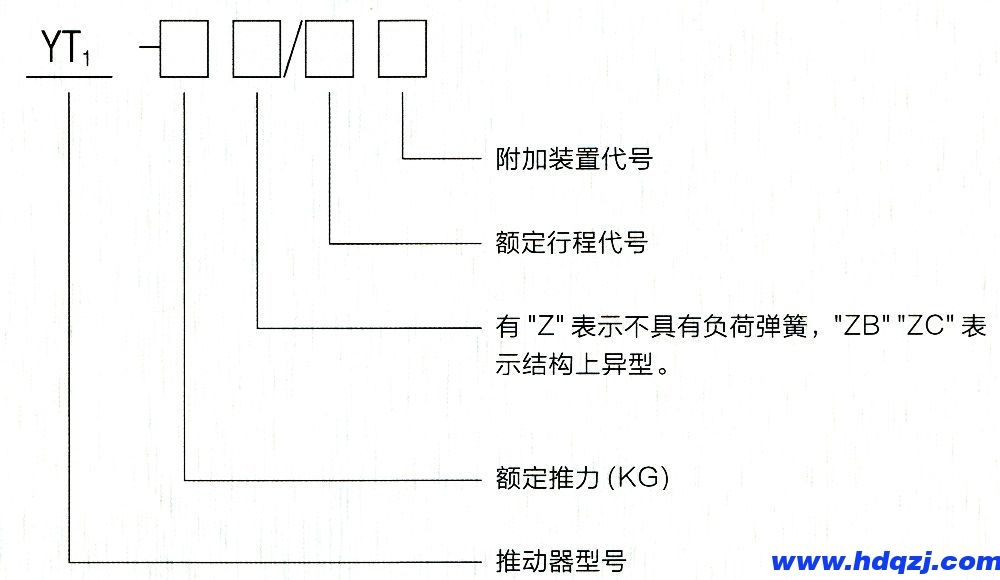

| 推动器附件功能表 | 型号意义 | |
| 附加功能代号 | 表示意义 |
|
| E1 | 上升机械式行程开关 | |
| E2 | 下降机械式行程开关 | |
| EB |
感应式行程开关 |
|
YT1系列电力液压推动器货源产地生产厂家还为用户提供YWZB、YWZ3B、YWZ8、YWZ9(YWZ5）、YWZ4B、YW、YW-L、YW-E、TWZ(B)、YWZ13、YWZ2、MW(Z)、JZ、ZWZA、ZWZ2、ZWZ3鼓式制动器，矿用DYW隔爆型制动器、厂用防爆、厂用BZES隔爆封闭式制动器，YPZ2ⅠⅡⅢ、YPZ2ⅣⅤⅥ、DAZ、SH、SE、YZ、DCPZ、BNM、SB/SBD等盘式制动器，QP系列气动钳盘式制动器、YLBZ液压轮边制动器、YFX液压防风铁楔制动器、YJGQ(液压夹轨器)等防风制动器，ED系列电力液压推动器、ZED交流直流两用电力液压推动器、BYT1BEd系列隔爆式电力液压推动器、EDX系列电力液压推动器等驱动装置（液压罐、制动器电机）、制动瓦块、制动器架子等成套零部件及相关产品的设计制造（定制）和配件批发零售、安装修理维修等服务。更多制动器的设计制造安装规范、认证标准、结构形式、材质工艺、工作原理、防爆等级、产品特性、制动力矩/退距、额定电流、通电持续率、功率、型号规格、技术参数、安装使用注意事项说明、常见问题故障排除与维护保养重点以及出厂价格等请联系客服咨询。
