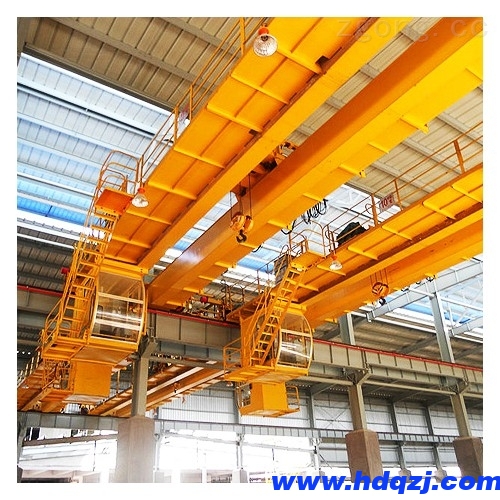

桥式起重机电气设备结构

桥式起重机是一种间歇循环生产机。相应的设备也根据间歇循环工作系统进行设计和制造。其特点是设备的温升不会达到稳定值，每个间歇温度不会降低到周围介质的温度值，并再次连接。重复这么多次，每个电气设备的温升逐渐增加，然后基本稳定在固定的温度变化范围内。工作越频繁，重复时间越长，温度值越高，设备工作条件越差。根据规定，每个周期的持续时间不得超过10分钟，应根据短期工作系统的类型考虑超过10分钟。

桥式起重机的电气设备一般由三部分组成。

1.供配电和保护设备。包括相应的操作和指示设备，如电源进线保护开关、保护柜（屏幕）或总电源柜（屏幕）和钥匙开关、启动停止按钮、紧急开关、指示灯等。

2.桥式起重机的主要机构。辅助机构的传动和控制设备。由控制柜（屏幕）、电阻器、制动电源驱动器、操作员（按钮、命令控制器或凸轮控制器）、辅助机构（如液压轨道夹具）和相应的保护装置组成。

3.照明、信号、加热和冷却电气设备。由变压器、断路器、插座等设施的电源和控制设备组成。由桥式起重机各部件照明、维护照明和特殊要求的驾驶室、电气室通信、加热和冷却。

此外，由于桥式起重机功能不同，配备了起重电磁铁、电动或液压抓斗、旋转钩等特殊起重机，并增加了相应的电气设备。引入起重机电源，一般采用型钢或电车线或电缆线圈等导电装置。起重机的汽车导电一般采用角钢或电缆滑动导电装置。起重机的电气设备通常布置在导电维护平台、大型汽车平台、端梁、汽车、驾驶室、电气室等部件。

桥式起重机车辆和汽车运行机构电气线路的特点

桥式起重机作为生产加工企业的必要设备，得到了广泛的应用。作为一种机械设备，它将不可避免地遇到故障。了解桥式起重机车辆和汽车运行机构的线路特性有利于我们检查起重机的故障。接下来，我们将详细解释：

桥式起重机车辆运行机构的电路由凸轮控制器控制，转子不对称电阻，一相开路，滑动档。

(1)线路特点:大车运行机构电气线路具有以下特点:

①开环控制可逆对称电路。

②凸轮控制器档位6-0-6，17个回路。

③可获得0.35m、0.5m、0.75m、0.75m的正向、反向齿轮启动扭矩值，调整转子电阻抽头。

④启动电阻等级为三相不对称电阻，三相共4段5级。手动切除前后启动电阻。第六档转子电阻不切除，两段并联。齿轮和第三档齿轮，第四档加速齿轮，第六档高速运行齿轮。

⑤适用于双电机驱动平移机构，公共定子线，两组转子触点。

(2)桥式起重机小车运行机构电路特点:

①可逆对称电路。

②凸轮控制器控制，档位5-0-5。

③调整转子电阻插头，可获得0.35m、0.5m和0.7m。

④启动电阻级为三相不对称，共4级5段。

⑤档为起动档，第三档为加速档，第五档为高速档。
