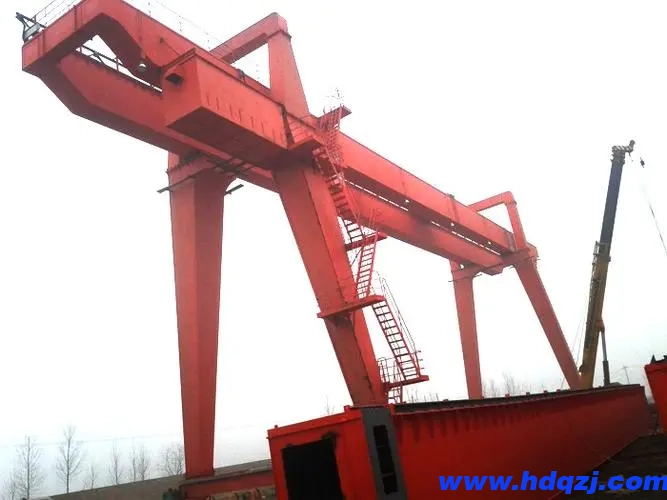

MG型5-75吨双梁吊钩59白菜网论坛

时间：2024-05-15 来源：起重机厂家 浏览次数：1

MG型5-75吨双梁吊钩59白菜网论坛

一、双梁吊钩59白菜网论坛适用露天仓库、料场、铁路货站、港口码头等装卸搬运。还可以配以多种专用钩具进行多种特殊作业。

二、起重机有桥架、大车运行机构、小车、电器设备等组成。桥架采用箱型双梁焊接结构，大车运行机构采用分别驱动，全部机构均在操纵室操纵。

三、起重机导电形式分为电缆和滑线两种，用户可任选一种，图表中数据以滑线为准。

四、本系统起重机正常使用的环境应在一25℃～＋40℃范围内，24小时内的平均温度不得超过十35℃。其它安装使用地点的海拔高度不得超过2000米，超过1000米的应对电动机容量进行校核。

/myadmin.php?time=1715752841

MG型5-10吨双梁吊钩59白菜网论坛参数表

起重量			t	5					10
跨度			M	18	22	26	30	35	18	22	26	30	35
起升高度		主	m	10			12		10			12
		副
工作制度				a5
速度	起升	主	m/min	12.3					14.6
		副
	小车运行			44					43.7
	大车运行			37		33		32	37.5		36.65
电动机	起升	主	type/kw	YZR180L-6/17					YZR225M-8/26
		副
	小车运行			YZR132M1-6/2.5					YZR132M1-6/4
	大车运行			160M2-6/2×8.5		160l-6/2×13			YZR132M1-6/2×8.5		180l-6/2×13
重量	小车		t	2.8					3.4
	总重			54	58	62	69	76	58	62	69	76	85
轮压≤			kn	217	230	243	266	289	247	254	261	325	354
荐用钢轨				P43					QU70
电源				三相交流3-phase a.c. 50h 380v
主要尺寸		K	mm	1600					1600
		W		9000			10700		9000			10700
		WC		1100					1450
		B		10749			13050		10749			13322
		BL
		A		650			730		650			730
		H1		10000			12000		10000			12000
		H2		10000			12000		10000			12000
		H3
		H4		14137			16137		14137			16212
		C
		L1		6500	7500	8500	9500	10500	6500	7500	8500	9500	10500
		L2		6500	7500	8500	9500	10500	6500	7500	8500	9500	10500
		C1		1500	5500	6500	7500	8500	4500	5500	6500	7500	8500
		C2		4500	5500	6500	7500	8500	4500	5500	6500	7500	6500
		D		1150			1500		1150
		E		870					870 980

MG型10-20吨双梁吊钩59白菜网论坛参数表

起重量			t	16/3.2						20/5
跨度			M	18	22	26		30	35	18	22	26		30	35
起升高度		主	m	10				12		10				12
		副		10.6				12.6		10.6				12.6
工作制度				a5
速度	起升	主	m/min	15.3						15
		副		22						19
	小车运行			44.7						44.7
	大车运行			30-34						34.5		32.9
电动机	起升	主	type/kw	YZR-250M1-8/36						YZR225M2-8/42
		副		YZR-160L-8/9						YZR-160L-8/9
	小车运行			YZR-160M1-6/6.3						YZR-160M1-6/6.3
	大车运行			160L-8/2×9		180l-8/2×13				160M2-6.2×8.5		180L-8/2×13
重量	小车		t	7.1						8.1
	总重			72	79	85		102	108	78	87	92		103	111
轮压≤			kn	180	189	795		234	236	211	218	222		261	270
荐用钢轨				QU70						QU70
电源				三相交流3-phase a.c. 50h 380v
主要尺寸		K	mm	2000						2000
		W		9700				10000		9700				10000
		WC		2400						2500
		B		11913				13402		11913				13402
		BL					1100						1100
		A		770				650		770				650
		H1		10500				12500		10500				12500
		H2		1000				12000		1000				12000
		H3		600						600
		H4		14602				14622	16600	14622				16640
		C		842						925
		L1		7000	8000	9000		10000	1100	7000	8000	9000		10000	1100
		L2		7000	8000	9000		10000	1100	7000	8000	9000		10000	1100
		C1		4500	5500	6500		7500	8500	4500	5500	6500		7500	8500
		C2		4500	5500	6500		7500	8500	4500	5500	6500		7500	8500
		D		1150				1500		1450 1390
		E		870 980						870 980

MG型32-40吨双梁吊钩59白菜网论坛参数表

起重量			t	32/8						40/10
跨度			M	18	22	26		30	35	18	22	26		30	35
起升高度		主	m	10				12		10				12
		副		10.7				12.7		11				13
工作制度				a5
速度	起升	主	m/min	13.2						9.2
		副		17						14.8
	小车运行			38.6						37.6
	大车运行			52.53 53.25						52.53		53.25
电动机	起升	主	type/kw	YZR-250M1-6/52						YZR225M2-6/52
		副		YZR-180L-6/17						YZR-180L-6/17
	小车运行			YZR-160M2-6/8.5						YZR-160M2-6/8.5
	大车运行			160L-6/4×13		180l-6/4×17				160l-6/4×13		180L-6/4×17
重量	小车		t	7.1						8.1
	总重			72	79	85		102	108	78	87	92		103	111
轮压≤			kn	180	189	795		234	236	211	218	222		261	270
荐用钢轨				QU70						QU70
电源				三相交流3-phase a.c. 50h 380v
主要尺寸		K	mm	2000						2000
		W		9700				10000		9700				10000
		WC		2400						2500
		B		11913				13402		11913				13402
		BL					1100						1100
		A		770				650		770				650
		H1		10500				12500		10500				12500
		H2		1000				12000		1000				12000
		H3		600						600
		H4		14602				14622	16600	14622				16640
		C		842						925
		L1		7000	8000	9000		10000	1100	7000	8000	9000		10000	1100
		L2		7000	8000	9000		10000	1100	7000	8000	9000		10000	1100
		C1		4500	5500	6500		7500	8500	4500	5500	6500		7500	8500
		C2		4500	5500	6500		7500	8500	4500	5500	6500		7500	8500
		D		1150				1500		1450 1390
		E		870 980						870 980

MG型50-75吨双梁吊钩59白菜网论坛参数表

起重量			t	50/10						75/20
跨度			M	18	22	26		30	35	18	22	26		30	35
起升高度		主	m	10				12		10				12
		副		11.1				13.1		11.2				13.2
工作制度				a5
速度	起升	主	m/min	5.9						6.25
		副		13.2						9.28
	小车运行			36						38.9
	大车运行			45 38.6						38.5		32.6
电动机	起升	主	type/kw	250M2-6/52						315S-8/85
		副		200L-6/26						50M1-6/17
	小车运行			160L-6/8.5						YZR-160M2-6/8.5
	大车运行			160L-6/4×13		180L-6/4×17				160l-6/4×13		180L-6/4×17
重量	小车		t	16.8						29.4
	总重			111	118	125		141	156	189	205	218		230	245
轮压≤			kn	392	401	403		457	483	314	325	376		336	361
荐用钢轨				QU80						QU80
电源				三相交流3-phase a.c. 50h 380v
主要尺寸		K	mm	2500						4400
		W		8000				10000		12000				14000
		WC		3500						3500
		B		11672				13672		17680				17980
		BL					1220						2500
		A		730						730
		H1		11000				1300		11000				13000
		H2		10000			12000			10000			12000
		H3		1100						1200
		H4		15650				15700	17710	22000				22000
		C		1245						1295
		L1		7500	8500	9500		10500	11500	7500	8500	9500		10500	11500
		L2		7500	8500	9500		10500	11500	7500	8500	9500		10500	11500
		C1		4500	5500	6500		7500	8500	4500	5500	6500		7500	8500
		C2		4500	5500	6500		7500	8500	4500	5500	6500		7500	8500
		D		1390						1390
		E		870 980						870 980
