5/5吨10/10吨16/16吨抓斗、吊钩两用桥式起重机技术参数

时间：2024-01-17来源：起重机厂家浏览次数：1

抓斗吊钩两用桥式起重机是在散料场所使用较多的一种双梁桥式起重机，型号为QN，QN型抓斗吊钩两用桥式起重机既可使用抓斗抓取各类散状物料，也可利用吊钩吊取其他重物。小编为大家介绍下5/5吨、10/10吨、16/16吨抓斗吊钩两用桥式起重机的技术参数。

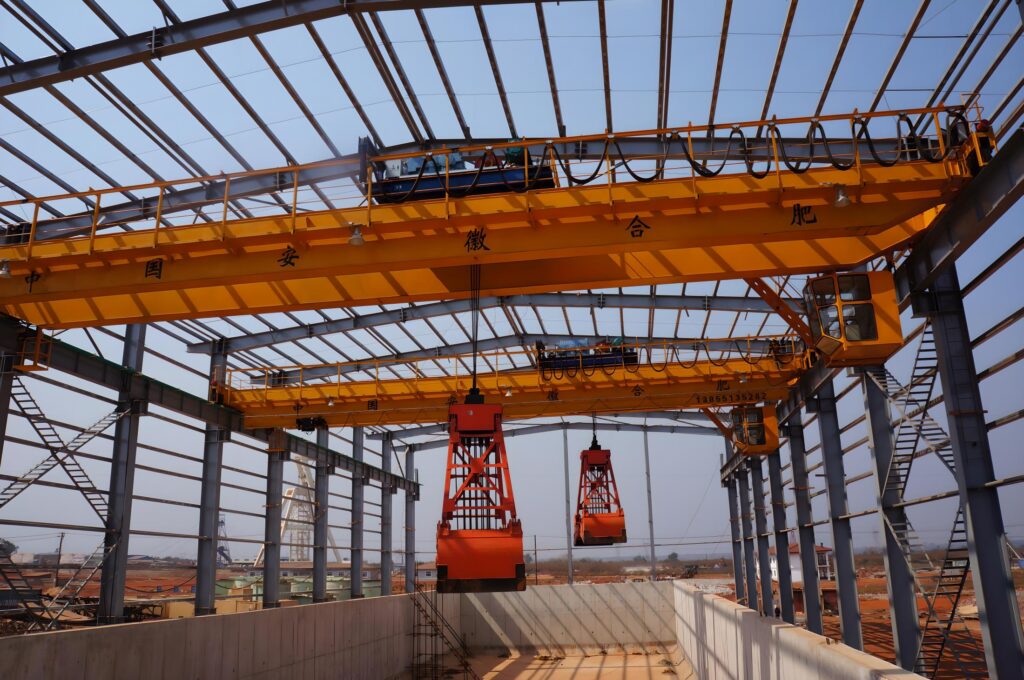

抓斗、吊钩两用桥式起重机

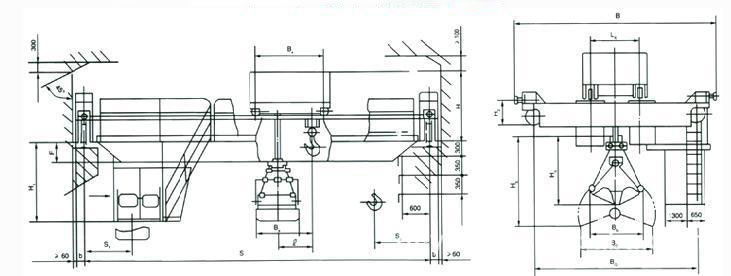

抓斗、吊钩两用桥式起重机起重机结构图：

抓斗吊钩两用桥式起重机结构图

5/5吨10/10吨16/16吨抓斗、吊钩两用桥式起重机技术参数表

起重量 Lifting Weight t 5/5 10/10 16/16
跨度 Span m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 19.5 22.5 25.5 28.5 31.5
最大起升高度Max Lifting Height m 20/22 18/22 22
工作级别 Working class A6
速度
Speed 		起升 Lift m/min 40.1/15.4 40.26/14.5 41.8/13
小车运行 handcar travel 44.6 45.6 43.2
大车运行 crat travel 93.7 113 112.5 101 98 87.3
电机
Motor 		起升 Lift 抓斗 Grab Type/
kw 		YZR225-8/22 YZR208S-10/37 YZR315M-10/75
吊钩 Hook YZR180L-6/15 YZR225M-8/22 YZR250M1-6/37
小车运行 handcar travel YZR132M2-6/3.7 YZR160M1-6/5.5 YZR160M2-6/7.5
大车运行 crat travel YZR160M2-6/7.5×2 YZR160L-6/11×2 YZR160M2-6/7.5×2 YZR160L-6/11×2 YZR200L-8/15×2
主要尺寸
（mm）
Main Size 		B 6355 6485 7090 6385 6485 7145 6870 7000
Ba 4000 4100 5000 4000 4100 5000 4800 5000
BX 3550 4420 5250
b 230 230 250 250 300
LX 2000±2 2000±2 2500
H 1893 1943 2095 2185 2418 2548
H1 2548 2608 2708 2858 3008 3108 3258 3408 2550 2610 2760 2770 2920 3070 3220 3320 2924 2944 3094 3194 3294
H2 735 785 785 890 880 1010
S1 1520 1700(1800) 2175(2275)
S2 1500 1500(1600) 1575(1675)
F 128 228 328 478 628 728 878 1028 130 230 380 380 530 680 830 930 544 564 714 814 914
h 2020 2550 2795
重量
Weight 		小车 Handcart t 7.6(8.4) 11.5(12.5) 19.9(21)
总重量Total Weight 室内Indoor 22.7 24.4 26.4 29.2 32 36.8 40.5 43.8 26.5 28.4 31.1 35 38.4 43 46.8 50.4 56.4 60.3 64.8 67.7 72
室外Outdoor 23.7 25.3 27.3 30.1 32.9 37.7 41.4 44.7 27.4 29.3 32.5 35.8 39.3 43.9 47.8 51.2 57.6 61.7 66.2 69.1 73.5
最大轮压 Max.Wheel Pressure 室内Indoor 10.2 10.9 11.6 12.7 13.1 14.7 15.8 16.8 14.8 15.9 17.3 18.6 19.6 20.9 21.9 22.9 27.3 28.4 30.6 31.7 32.1
室外Outdoor 10.6 11.3 12 13.1 13.4 15.1 16.1 17.1 15.2 16.3 17.7 19 19.9 21.3 22.3 23.3 27.9 28.8 30.9 32 32.4
抓斗
Grab 		型号Model u 113 109 110 105 106 101 102 127 123 124 119 120 115 116 141 137 138 133 134 129 130
类型Type 轻型
Light 		中型
Medium 		重型
Heauy 		超重型
spuer heavy 		轻型
Light 		中型
Medium 		重型
Heauy 		超重型
spuer heavy 		轻型
Light 		中型
Medium 		重型
Heauy 		超重型
spuer heavy
容积Volume m3 2.5 1.5 1 0.75 5 3 2 1.5 8 4.8 3.2 2.5
容重Density t/m3 ≤1 >1-1.7 >1.7-2.5 >2.5-3.3 ≤1 >1-1.7 >1.7-2.5 >2.5-3.3 ≤1 >1-1.7 >1.7-2.5 >2.5-3.3
自重
Dead Weight 		kg 2633 2549 2615 2506 2568 2479 2546 4800 4803 4866 4850 4913 4730 4793 7841 7993 8143 8008 8159 8155 8305
主要尺寸（mm）MainSize Ba 1634 1444 1238 1160 2060 1764 1528 1416 2350 2078 1792 1628
Bb 2425 2175 2025 1875 2970 2670 2470 2230 3515 3135 2915 2665
Bc 3120 2740 2900 2530 2690 2340 2500 3900 3430 3590 3220 3380 3920 3080 4380 4050 4250 3750 3950 3430 3630
Hp 3135 2935 3015 2835 2915 2735 2815 3990 3747 3827 3640 3720 3490 3570 4775 4605 4705 4455 4455 4285 4385
Hb -3615 -3385 -3605 -3255 -3475 -3125 -3345 -4560 -4297 -4517 -4125 -4345 -3910 -4130 5530 5243 5483 4979 5219 4811 5051
荐用钢轨 Steel track 43kg/m QU70 □90×90
电源 Power Supply 三相交流3-PhaseA.C.50Hz 380V
