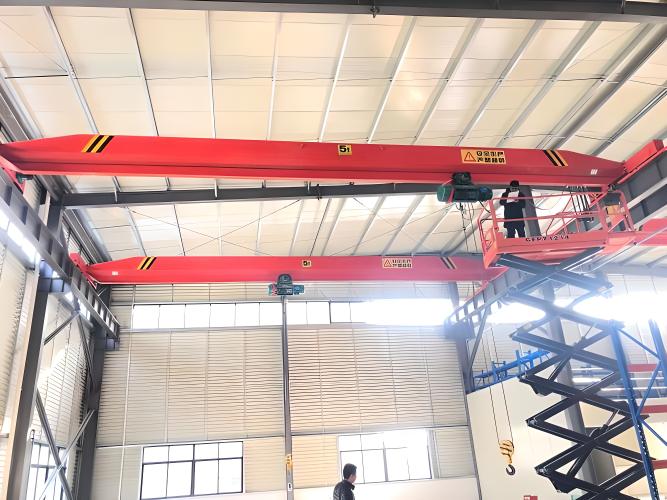

LB型防爆单梁起重机适用于有爆炸性气体的环境，不适应于有爆炸性粉尘的环境。设有地面和司机室两种操作形式，司机室分为开式、闭式闭式两种，安装形式分为左、右、入门方向分侧面、端面，供用户根据各自的使用情况进行选择。起重量1-16吨，跨度7.5-22.5米，工作级别A3-A4，工作环境-25-+40C。我厂小编为大家介绍下1－16吨防爆单梁起重机的技术参数：
LB型防爆单梁起重机基本参数：
| 起重机运行结构 | 运行速度(m/min) | 20 | ||
| 速比 | 58.95 | |||
| 电动机 | 型号 | 防爆型锥形鼠笼 | ||
| 功率(kw) | 0.8×2、1.5×2、2.2×2 | |||
| 转速(r/min) | 1380 | |||
|
起升结构(电动葫芦) 及运行结构 |
电动葫芦形式 | HB、HBS | ||
| 起升速度(m/min) | 8/0.8、7/0.7、3.5/0.35 | 8、7、3.5 | ||
| 起升高度H(m) | 6、9、12、18、24 | |||
| 运动速度(m/min) | 20 | |||
| 电动机 | 防爆型锥形鼠笼 | |||
| 工作制度 | 中级 JE=20% | |||
| 电源 | 380V 50HZ | |||
| 车轮直径 | 270 400 | |||
| 轨道面宽 | 37-40 | |||
| 防爆等级 | Exd BT4 Exd CT4 | |||
1-16吨防爆单梁起重机技术参数表
| 起重量(t) | 跨度(lK) | 外形主要尺寸 | 质量(t) | 葫芦起升速度 | 葫芦运行速度 | 起重机运行速度 | 起升高度(H) | 最大轮压(kN) | ||||||
| H | H1 | H2 | K | B | L1 | L2 | ||||||||
| (mm) | (m/min) | |||||||||||||
| 1 | 7.5-12 | 870 | 550 | 2000 | 2500 | 796 | 1274 | 2.05/2.46 | 8/0.8 | 20 | 20 |
6 9 12 24 30 |
1.38/1.48 | |
| 12.5-14 | 900 | 596 | 600 | 2500 | 3000 | 2.55/2.69 | 1.51/1.55 | |||||||
| 14.5-19 | 2.82/3.26 | 1.58/1.65 | ||||||||||||
| 19.5-22.5 | 910/915 | 596/710 | 630/800 | 3000 | 3500 | 3.40/3.81 | 1.74/1.84 | |||||||
| 2 | 7.5-12 | 1040 | 596 | 600 | 2000 | 2500 | 871.5 | 1292.5 | 2.18/2.66 | 1.94/2.06 | ||||
| 12.5-14 | 2500 | 3000 | 2.75/2.92 | 2.09/2.13 | ||||||||||
| 14.5-19 | 1075/1090 | 596/605 | 630/700 | 3.03/4.12 | 2.17/2.23 | |||||||||
| 19.5-22.5 | 1090/1153 | 710/875 | 800/1000 | 3000 | 3500 | 4.15/5.07 | 2.48/2.68 | |||||||
| 3 | 7.5-12 | 1150 | 596 | 630 | 2000 | 2500 | 818.5 | 1291 | 2.28/2.87 | 2.45/2.58 | ||||
| 12.5-14 | 605 | 630/700 | 2500 | 3000 | 2.93/3.14 | 2.61/2.65 | ||||||||
| 14.5-19 | 1190 | 710 | 800 | 3.47/4.28 | 2.78/2.87 | |||||||||
| 19.5-22.5 | 1190/1275 | 875/985 | 1000/1087 | 3000 | 2500 | 4.58/5.23 | 3.10/3.24 | |||||||
| 5 | 7.5-12 | 1380 | 605/710 | 700 | 2000 | 841.5 | 1310 | 2.54/3.42 | 3.58/3.80 | |||||
| 12.5-14 | 1410 | 710/895 | 800 | 2500 | 3000 | 3.52/3.74 | 3.83/3.89 | |||||||
| 14.5-19 | 1418 | 875 | 1000 | 3.86/4.52 | 3.98/4.08 | |||||||||
| 19.5-22.5 | 1520 | 985 | 1087 | 3000 | 3500 | 4.88/5.98 | 4.23/4.50 | |||||||
| 10 | 7.5-12 | 1470/1495 | 745/820 | 900/1000 | 2000 | 2500 | 1230 | 1850 | 3.24/4.20 | 7/0.7 | 5.09/5.69 | |||
| 12.5-14 | 1495 | 820 | 1100 | 2500 | 3000 | 4.31/4.61 | 5.73/5.87 | |||||||
| 14.5-19 | 1540 | 875 | 4.81/5.72 | 6.42/6.85 | ||||||||||
| 19.5-22.5 | 1600/1640 | 865/875 | 1150/1200 | 3000 | 3500 | 5.81/7.36 | 6.89/7.50 | |||||||
| 16 | 7.5-12 | 2000 | 700 | 1000 | 2000 | 2500 | 1230 | 1850 | 3.61/4.46 | 3.5/0.35 | 9.01/9.30 | |||
| 12.5-14 | 2000 | 800 | 1100 | 2500 | 3000 | 4.58/4.96 | 9.36/9.45 | |||||||
| 14.5-19 | 2000 | 900 | 1200 | 2500 | 5.52/7.28 | 9.55/9.88 | ||||||||
| 19.5-22.5 | 2000 | 1050 | 1350 | 3000 | 3500 | 7.41/7.93 | 10.05/10.14 | |||||||
