LDY型冶金单梁起重机主要用于吊运熔融金属的冶金、铸造场所，其配套起升机构为YH型冶金电动葫芦，起重量≤10t，我厂小编为大家分享下10吨LDY型单梁冶金起重机的技术参数，以便大家进行参考。

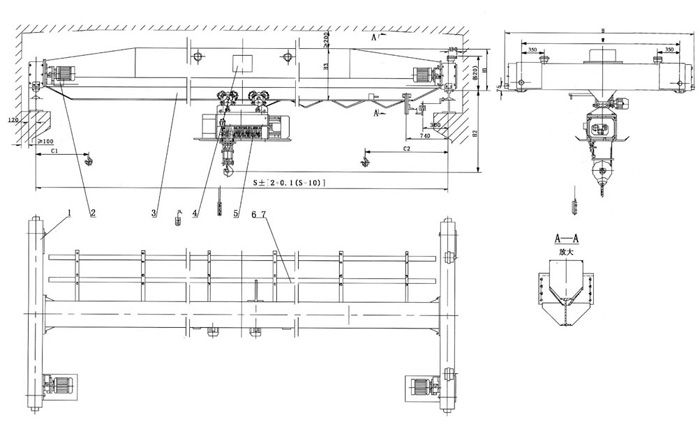

冶金单梁起重机结构图：
图中：1.端梁装置 2.铭牌 3.主梁 4.吨位牌 5.YH电动葫芦 6.输电装置
冶金单梁起重机技术参数
| 起重机运行结构 | 运行速度(m/min) | 20 | 30 | |
| 速比 | 58.95 | 39.42 | ||
| 电动机 | 型号 | 锥形鼠笼 | ||
| 功率(kw) | 0.8×2、1.5×2 | |||
| 转速(r/min) | 1380 | |||
| 起升结构(电动葫芦) 及运行结构 | 电动葫芦形式 | YH | ||
| 起升速度(m/min) | 8(7) | |||
| 起升高度H(m) | 9、12、15、18、20 | |||
| 运动速度(m/min) | 20 | |||
| 电动机 | 锥形鼠笼型 | |||
| 工作制度 | 中级 JE=20% | |||
| 电源 | 380V 50HZ | |||
| 车轮直径 | 270 400 | |||
| 轨道面宽 | 37-70 | |||
10吨单梁冶金起重机参数表：
| 吨位(t) | 跨度(m) | 整车总量(t)地操 | 最大轮压(kN) | 最小轮压(kN) | 踏面至主梁顶H1 | 踏面至钩中心H2 | 主梁总高H3 | 端梁轮距W | 端梁总长B | 吊钩左极限C1 | 吊钩有极限C2 |
| 10 | 7.5 | 3.55 | 50.8 | 6.5 | 820 | 1780 | 1000 | 2000 | 2500 | 15001 | 2100 |
| 8 | 3.63 | 51.7 | 6.6 | ||||||||
| 8.5 | 3.72 | 52.6 | 6.8 | ||||||||
| 9 | 3.81 | 53.4 | 7.0 | ||||||||
| 9.5 | 3.90 | 54.1 | 7.2 | ||||||||
| 10 | 3.99 | 54.7 | 7.4 | ||||||||
| 10.5 | 4.07 | 55.4 | 7.6 | ||||||||
| 11 | 4.16 | 56.0 | 7.7 | ||||||||
| 11.5 | 4.39 | 56.9 | 8.3 | 1825 | 1100 | ||||||
| 12 | 4.48 | 57.4 | 8.5 | ||||||||
| 12.5 | 4.58 | 57.9 | 8.7 | ||||||||
| 13 | 4.67 | 58.4 | 8.9 | ||||||||
| 13.5 | 4.76 | 58.9 | 9.1 | ||||||||
| 14 | 4.86 | 59.3 | 9.4 | ||||||||
| 14.5 | 5.15 | 60.3 | 10.1 | 1865 | 1140 | 2500 | 3000 | ||||
| 15 | 5.24 | 60.7 | 10.3 | ||||||||
| 15.5 | 5.34 | 61.1 | 10.5 | ||||||||
| 16 | 5.44 | 61.6 | 108 | ||||||||
| 16.5 | 5.54 | 62.0 | 11.0 | ||||||||
| 17 | 5.64 | 62.4 | 11.2 | ||||||||
| 17.5 | 6.44 | 64.5 | 13.2 | 925 | 1925 | 1250 | |||||
| 18 | 6.55 | 64.9 | 13.5 | ||||||||
| 18.5 | 6.67 | 65.3 | 13.8 | ||||||||
| 19 | 6.79 | 65.8 | 14.1 | ||||||||
| 19.5 | 6.91 | 66.2 | 14.4 | ||||||||
| 20 | 8.31 | 69.8 | 17.9 | 1100 | 1850 | 1350 | 3000 | 3500 | |||
| 20.5 | 8.46 | 70.3 | 18.2 | ||||||||
| 21 | 8.61 | 70.7 | 18.6 | ||||||||
| 22.5 | 8.76 | 71.2 | 18.9 |
