0.5吨1吨2吨3吨5吨10吨LX型电动单梁悬挂起重机技术参数

时间：2024-01-18 来源：起重机厂家 浏览次数：1

LX型电动单梁悬挂起重机一般用于不能安装承重梁的车间厂房，与CD1、MD1型电动葫芦配套使用，构成有轨运行的轻小型起重机。该类型悬挂起重机吨位较小，一般为10吨以下，我厂小编给大家分享下0.5吨－10吨电动单梁悬挂起重机的主要技术参数。

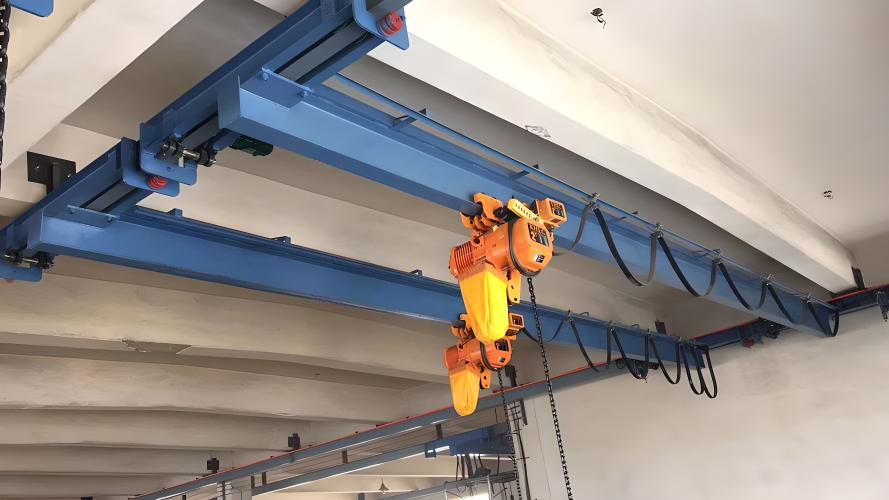

LX型电动单梁悬挂起重机

0.5吨、1吨、2吨单梁悬挂起重机的参数：

型号				LX0.5-S														LX1-S														LX2-S
起重量(t)				0.5														1														2
运行机构	速度(m/min)			20 30														20 30														20 30
	电动机	型号		ZDY I 12-4														ZDY1 12-4														ZDY I 12-4
		功率(kw)		0.4×2														0.4×2														0.4×2
电动葫芦	型号			CD1							MD1							CD1							MD1							CD1 MD1
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8 8/0.8
		运行		20							30							20							30							20 30
工作级别				A3-A5														A3-A5														A3-A5
电源				三相交流 380V 50Hz
车轮直径(mm)				130
工字钢轨道				120a-132c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整机长度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
轮压	最大		(kN)	4.7	4.8	5.1	5.2	5.3	5.9	6.0	6.2	6.4	6.5	7.1	7.3	7.5	7.7	7.4	7.5	7.9	8.0	8.2	8.7	8.9	9.1	9.3	9.5	10.3	10.5	10.7	10.9	13.0	13.2	13.4	13.6	13.8	14.4	14.6	14.8	15.0	15.2	15.8	16.0	16.2	16.4
	最小			1.2	1.3	1.6	1.7	1.9	2.4	2.6	2.7	2.9	3.1	3.7	3.9	4.1	4.3	1.3	1.4	1.8	2.0	2.2	2.7	2.9	3.0	3.2	3.4	4.5	4.7	4.9	5.1	1.5	1.7	1.9	2.1	2.3	3.2	3.4	3.6	3.8	4.0	4.5	4.7	4.9	5.1
质量				0.67	0.70	0.82	0.87	0.92	1.14	1.21	1.28	1.47	1.54	1.71	1.79	1.87	1.95	0.76	0.79	0.94	1.01	1.08	1.28	1.36	1.43	1.50	1.58	1.97	2.05	2.1.3	22	0.92	0.99	1.07	1.14	1.22	1.55	1.63	1.71	1.79	1.87	2.06	2.14	2.22	2.30
外形尺寸		A	(mm)	512					562					592				562					592					612				592					612
		h		550														660														840
		h0		273					328 362									328					362					600				362					600
		Hmax							831 861									831					861					881				861					881
		L							1000									750					1000									750					1000
		L1		234														256														277.5
		L2		154														154														152.5
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本样所提供重量为设计值，制造值+15%

3吨、5吨、10吨单梁悬挂起重机技术参数：

型号				LX3-S														LX5-S														LX10-S
起重量(t)				3														5														10
运行机构	速度(m/min)			20 30														20 30														20 30
	电动机	型号		ZDY I 21-4														ZDY1 12-4														ZDY I 12-4
		功率(kw)		0.4×2														0.4×2														0.4×2
电动葫芦	型号			CD1							MD1							CD1							MD1							CD1							MD1
	起升高度(m)			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8							8/0.8
		运行		20							30							20							30							20 30
工作级别				A3-A5														A3-A5														A3-A5
电源				380V 50Hz 3PH
车轮直径(mm)				130																												150
工字钢轨道				120a-132c																												125c-163c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整机长度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.0	5.0	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
轮压	最大		(kN)	18.5	18.7	18.9	19.2	19.4	19.9	20.1	20.4	20.7	20.9	21.2	21.5	21.7	22.0	29.5	29.7	29.9	30.2	30.4	31.0	31.2	31.6	31.8	32.0	32.9	33.2	33.5	33.8	5.91	59.4	60.1	60.4	60.9	61.2	61.5	61.9	62.3	62.9	63.4	64.1	64.5	64.9
	最小			2.0	2.2	2.4	2.7	2.9	3.4	3.6	3.9	4.2	4.4	4.7	5.0	5.2	5.5	2.0	2.2	2.4	2.7	2.9	3.5	3.7	4.0	4.3	4.5	5.4	5.7	6.0	6.3	3.3	3.7	4.3	4.6	5.1	5.4	5.7	6.2	6.5	7.1	7.7	8.3	8.7	9.1
质量				1.14	1.22	1.30	1.38	1.48	1.65	1.75	1.85	1.95	2.05	2.19	2.29	2.39	2.49	1.38	1.46	1.54	1.62	1.70	1.92	2.02	2.12	2.22	2.32	2.46	2.56	2.66	2.76	2.47	2.61	2.87	2.98	3.19	3.31	3.43	3.61	3.75	3.98	4.21	4.48	4.63	4.79
外形尺寸		A	(mm)	642														652														770					790					830
		h		930														1185														1350
		h0		630														640										740				385		660			780					870
		Hmax		900														910														1065					1085					1125
		L		750					1000									750					1000									500	750				1000
		L1		278.5														301.5														900
		L2		151														170														900
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本样所提供重量为设计值，制造值+15%
