10吨通用59白菜网论坛参数尺寸
MG型10t双主梁吊钩59白菜网论坛主要技术参数，10吨通用59白菜网论坛主要外形尺寸，MG型10t双主梁通用59白菜网论坛技术参数表，MG型10t双主梁吊钩59白菜网论坛外形尺寸表，10吨双梁59白菜网论坛主要技术参数及尺寸

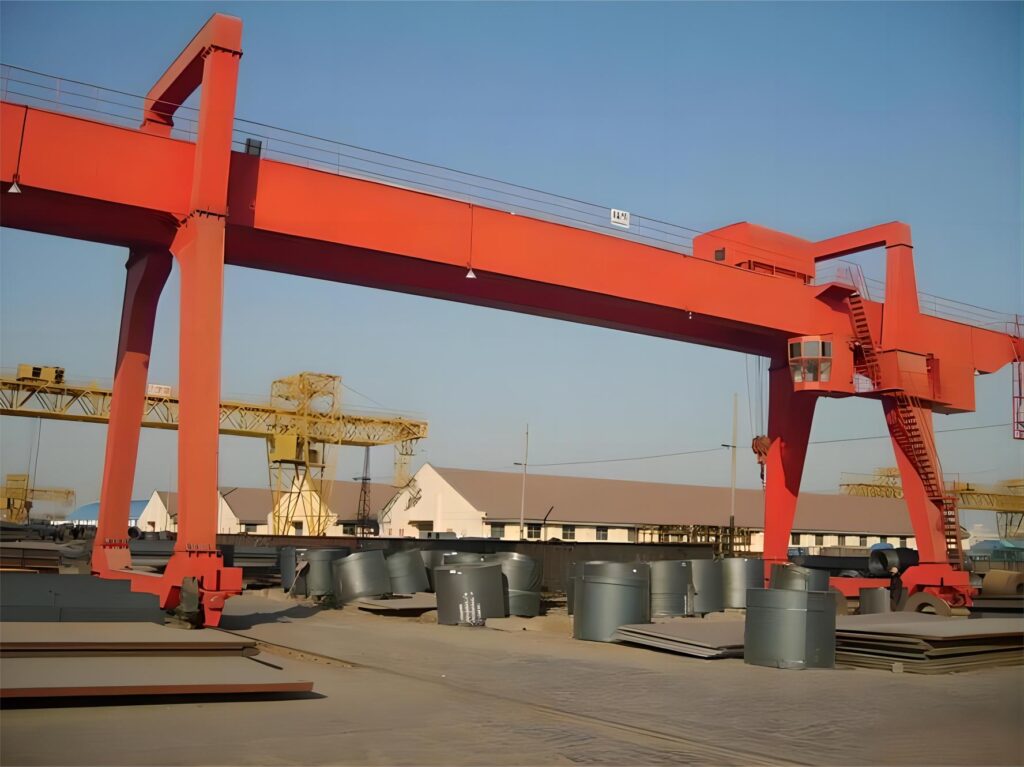

10吨通用59白菜网论坛图片
10吨通用59白菜网论坛介绍
MG型双梁吊钩59白菜网论坛属双主梁通用59白菜网论坛，也称10吨双梁龙门吊，由桥架、大车运行机构、小车、电气设备等部分构成。10t59白菜网论坛是按照GB/T14406-1993《通用59白菜网论坛》设计制造，起重量20t，工作环境为－20～＋40℃，工作级别A5、A6两种。
10吨通用59白菜网论坛技术参数
MG型双梁吊钩59白菜网论坛规格：10T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
还可根据用户使用需求非标设计定做定制起重机。

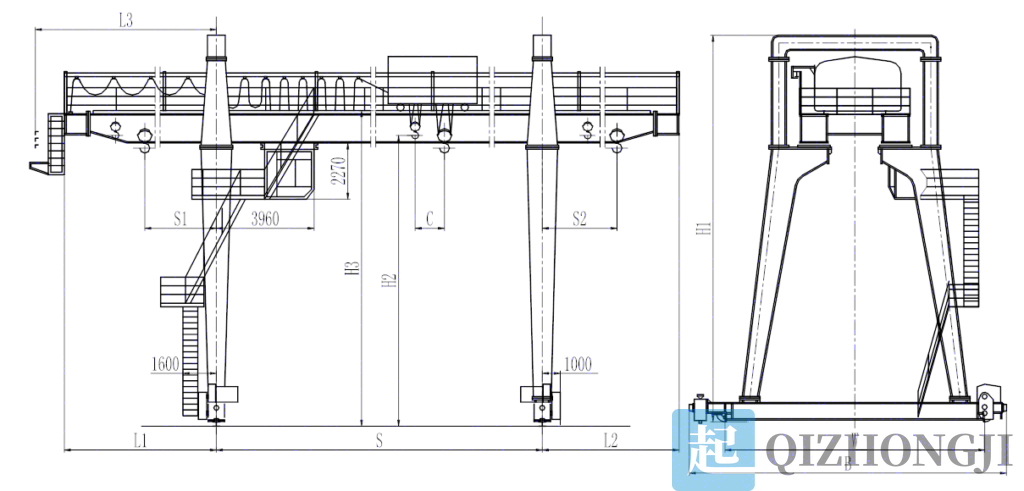

10吨通用59白菜网论坛结构图
10吨通用59白菜网论坛外形尺寸表
| 起重量Cap(t) | 10t | |||||
| 工作制度Duty | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
|
最大起升高度(m) Max.Lifting Height |
主钩 | 工Un | ||||
| 副钩 | ||||||
| 速度(m/min) Speed | 起升Hoisting | 主钩 | 8.52 | |||
| 副钩 | ||||||
| 小车运行Traversing | 42.7 | |||||
| 大车运行Traversing | 37.8 | |||||
| 电动机型号 Motor | 起升Hoisting | 主钩 | YZR180L-6/15 | |||
| 副钩 | ||||||
| 小车运行Traversing | YZR132M1-6/2.2 | |||||
| 大车运行Traversing | YZR160M2-6/2X7.5 | YZR160L-/2X11 | ||||
|
主要尺寸(mm) Main Dimension |
S1 | 5000 | 6000 | 7000 | 8000 | |
| S2 | 5000 | 6000 | 7000 | 8000 | ||
| C | ||||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9500 | 10500 | ||
| L2 | 7000 | 8000 | 9500 | 10500 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 13694 | 13814 | 13964 | 14120 | ||
| H2 | 10245 | 10445 | 10575 | 10741 | ||
| H3 | 11295 | 11495 | 11625 | 11791 | ||
| W | 8000 | |||||
| B | 9712 | |||||
| 重量(t)weight | 小车重量Trolley rignt | 3.4 | ||||
| 起重机总重Total wigh | 49.9 | 54.7 | 66.5 | 73.94 | ||
|
最大轮压(KN) Max.Wheel loading |
220 | 236 | 263 | 280 | ||
|
荐用钢轨(Kg/m） Rail Recommended |
38,43,50 | |||||
| 电源Power Supply | 3AC 380V 50HZ | |||||
