32吨通用59白菜网论坛参数尺寸
MG型32/5t双主梁吊钩59白菜网论坛主要技术参数，32/5吨通用59白菜网论坛主要外形尺寸，MG型32t双主梁通用59白菜网论坛技术参数表，MG型32t双主梁吊钩59白菜网论坛外形尺寸表，32吨双梁59白菜网论坛主要技术参数及尺寸

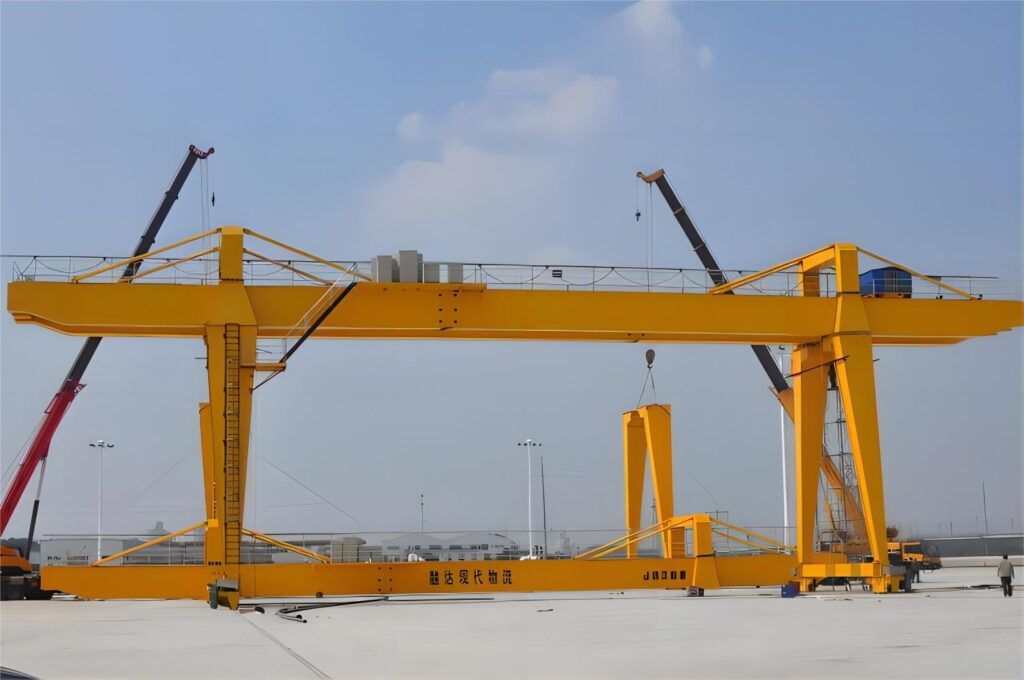

32吨通用59白菜网论坛图片
32吨通用59白菜网论坛介绍
MG型双梁吊钩59白菜网论坛属双主梁通用59白菜网论坛，也称32吨双梁龙门吊，由桥架、大车运行机构、小车、电气设备等部分构成。本32t59白菜网论坛是按照GB/T14406-1993《通用59白菜网论坛》设计制造，起重量50t，工作环境为－20～＋40℃，工作级别A5、A6两种。
32吨通用59白菜网论坛技术参数
MG型双梁吊钩59白菜网论坛规格：32T/5T等；
跨度：13M、15M、17M、18M、19M、20M、22M、23M、30M等；
起升高度：6M、9M、12M、16M、24M、30M等；
还可根据用户使用需求非标设计定做定制起重机。

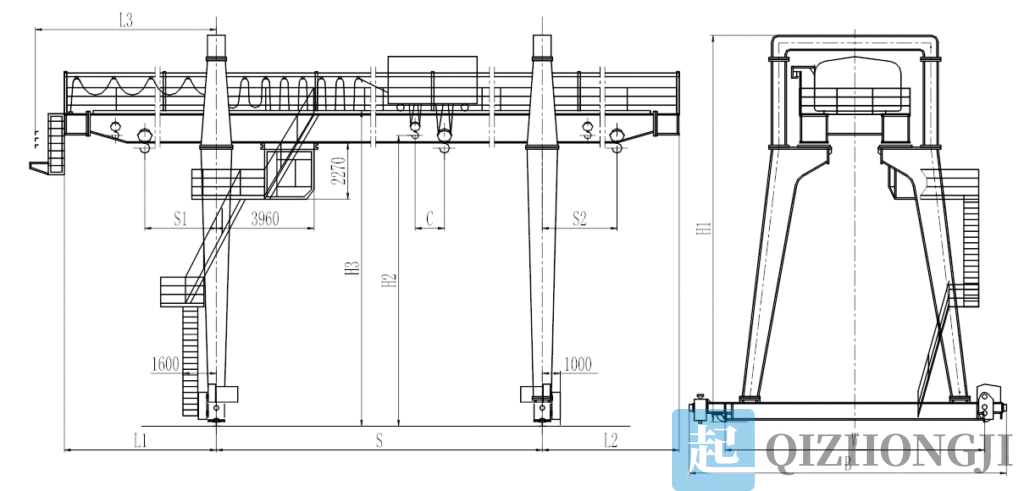

32吨通用59白菜网论坛结构图
32吨通用59白菜网论坛外形尺寸表
| 起重量Cap(t) | 32/5 | |||||
| 工作制度Duty | A5 | |||||
| 跨度Span(m) | 18 | 22 | 26 | 30 | ||
|
最大起升高度(m) Max.Lifting Height |
主钩 | 10 | ||||
| 副钩 | 11 | |||||
| 谏度(m/min) Speed | 起升Hoisting | 主钩 | 7.49 | |||
| 副钩 | 15.4 | |||||
| 小车运行Traversing | 38.15 | |||||
| 大车运行Traversing | 32.3 | |||||
| 电动机型号 Motor | 起升Hoisting | 主钩 | YZR280S-8/45 | |||
| 副钩 | YZR180L-6/15 | |||||
| 小车运行Traversing | YZR160M1-6/5.5 | |||||
| 大车运行Traversing | YZR160L-8/4X7.5 | YZR180L-8/4X11 | ||||
|
主要尺寸(mm) Main Dimension |
S1 | 4600 | 5600 | 6600 | 7600 | |
| S2 | 4900 | 5900 | 6900 | 7900 | ||
| C | 988 | |||||
| L | 32000 | 38000 | 45000 | 51000 | ||
| L1 | 7000 | 8000 | 9000 | 10000 | ||
| L2 | 7000 | 8000 | 9000 | 10000 | ||
| L3 | 6403 | 7403 | 8403 | 9403 | ||
| H1 | 14542 | 14592 | 14646 | 14648 | ||
| H2 | 10348 | 10398 | 10452 | 10454 | ||
| H3 | 11842 | 11892 | 11946 | 11948 | ||
| W | 8000 | |||||
| B | 10658 | |||||
| 重量(t)weight |
小车重量 Trolley weight |
11 | ||||
|
起重机总重 total weight |
92.2 | 99.9 | 110 | 118 | ||
|
最大轮压(KN) Max.Wheel loading |
286 | 305 | 322 | 340 | ||
|
荐用钢轨(Kg/m） kail Recommended |
43,50,QU80 | |||||
| 电源Power Supply | 3AC 380V 50HZ | |||||
