5吨欧式双梁起重机技术参数表

时间:2020-03-09来源:欧式起重机厂家浏览次数:

5吨欧式双梁起重机技术参数表!5吨欧式双梁起重机技术参数表主要介绍:起重量5吨、跨度 10.5m-30.5m的整机自重(总重质量)、5吨欧式双梁起重机功率、小车自重、最大轮压、最小轮压、推荐轨道、起升速度、小车速度、大车速度、起升电机kW、小车电机kW、大车电机kW、5吨欧式双梁起重机主要尺寸、轨顶到厂房顶、轨顶高度、车间顶高度、缓冲块高度、安全空间、起升高度、吊钩左极限、吊钩右极限、梁底高度、左墙侧距离、右墙侧距离、小车轨距、大车宽度、大车基距等欧式起重机参数。

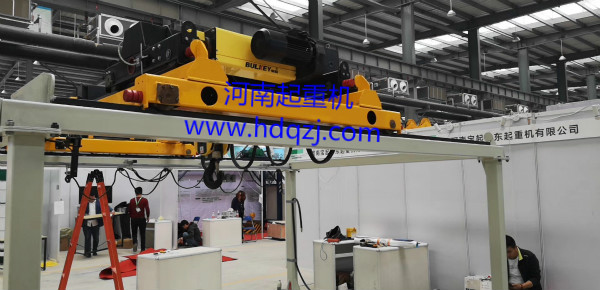

5吨欧式双梁起重机图片
5吨欧式双梁起重机图片
 5吨欧式双梁起重机技术参数表:
欧式双梁起重机跨度(LK) m 10.5米 15.5 19.5 21.5 22.5 25.5 28.5 30.5
欧式双梁起重机起重量(吨) t         5吨欧式双梁起重机
欧式双梁起重机整机总重 3.71吨 4.88吨 8.07吨 8.92吨 10.75吨 13.19吨 15.75吨 20.71吨
欧式双梁起重机小车自重 0.38吨 0.38吨 0.38吨 0.38吨 0.38吨 0.38吨 0.38吨 0.38吨
欧式双梁起重机最大轮压 kN 37.6kN 41.5kN 50.3kN 52.3kN 56.4kN 62.9kN 69.3kN 81.4kN
欧式双梁起重机最小轮压 kN 7.6kN 9.4kN 16.1kN 17.9kN 22.3kN 27.7kN 33.7kN 45.5kN
欧式双梁起重机推荐轨道   P22 P22 P22 P22 P22 P22 P22 P22
欧式双梁起重机起升速度 m/min 5/0.83 5/0.83 5/0.83 5/0.83 5/0.83 5/0.83 5/0.83 5/0.83
欧式双梁起重机小车速度 m/min 0 - 20 0 - 20 0 - 20 0 - 20 0 - 20 0 - 20 0 - 20 0 - 20
欧式双梁起重机大车速度 m/min 0 - 32 0 - 32 0 - 32 0 - 32 0 - 32 0 - 32 0 - 32 0 - 32
欧式双梁起重机起升电机 kW 4.5/0.7 4.5/0.7 4.5/0.7 4.5/0.7 4.5/0.7 4.5/0.7 4.5/0.7 4.5/0.7
欧式双梁起重机小车电机 kW 0.45kW 0.45kW 0.45kW 0.45kW 0.45kW 0.45kW 0.45kW 0.45kW
欧式双梁起重机大车电机 kW 0.3kW 0.45kW 0.48kW 0.65kW 0.65kW 1.1kW 1.1kW 1.1kW
欧式双梁起重机整机功率 kW 5.5kW 5.8kW 5.9kW 6.2kW 6.2kW 7.2kW 7.2kW 7.2kW
欧式双梁起重机主要尺寸 mm 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
欧式双梁起重机轨顶到厂房顶 a 1030 1042 1113 1125 1133 1157 1277 1426
欧式双梁起重机轨顶高度 b 9000 9000 9000 9000 9000 9000 9000 9000
欧式双梁起重机车间顶高度 c 10030 10042 10113 10125 10133 10157 10277 10426
欧式双梁起重机缓冲块高度 d 100 100 150 150 150 150 150 150
欧式双梁起重机安全空间 e 300 300 300 300 300 300 300 300
欧式双梁起重机起升高度 H 9050 9062 9133 9145 9153 9177 9297 9466
欧式双梁起重机吊钩左极限 h1 790 790 810 810 810 820 590 590
欧式双梁起重机吊钩右极限 h2 790 790 810 810 810 820 590 590
欧式双梁起重机梁底高度 f 8026 8038 8109 8121 8129 8153 8273 8422
欧式双梁起重机左墙侧距离 dR 208 208 230 230 232 246 246 248
欧式双梁起重机右墙侧距离 dL 208 208 230 230 232 246 246 248
欧式双梁起重机小车轨距 rg 1400 1400 1400 1400 1400 1400 1400 1400
欧式双梁起重机大车宽度 l 3026 3056 3116 3550 4250 4310 5010 5584
欧式双梁起重机大车基距 wb 2700 2700 2700 3100 3800 3800 4500 5000

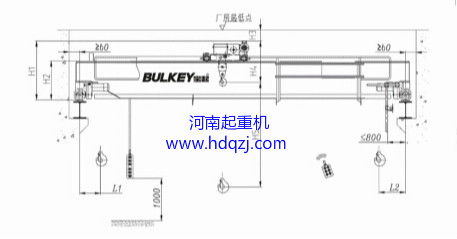

5吨欧式双梁起重机图纸
5吨欧式双梁起重机图纸
