一、起重量及工作范围

LNG 储罐罐顶需检修的设备主要为罐内低压输送泵和罐顶阀门。目前国内外LNG 储罐常用的不同流量及扬程的低压输送泵(含顶板) 其Z小质量约2t，Z大质量约8t，常用的罐顶安全阀的质量为0.5～1.5 t。

1．防爆曲轨电动葫芦

目前国内常用的防爆曲轨电动葫芦，其起重量Z小为0.5 t，Z大一般为16 t。因此，在起重能力方面，曲轨电动葫芦能满足目前常用低压泵的起重要求。在工作范围方面，曲轨电动葫芦覆盖的区域是平行于曲轨的一条曲线带，同时受到葫芦卷筒长度的影响，为使小车带动葫芦能在曲轨上顺畅地行走，曲轨的曲率半径不能太小。目前国内外LNG储罐罐顶曲轨电动葫芦能通过的Z小曲率半径为3～5m。因此，曲轨电动葫芦的工作范围比较窄，一般适用于罐顶设备间距大，且基本呈规则环形布置的LNG 储罐。

2． 防爆悬臂起重机

防爆悬臂起重机由于吊臂可绕立柱在水平面内回转，同时电动小车带动葫芦可在吊臂上行走，因此它的工作区域是吊臂旋转所能覆盖的圆形或扇形面，工作范围非常大。但是由于受到挠度、倾覆力矩，以及基础强度的影响，目前国内外在LNG 储罐罐顶使用的悬臂起重机的Z大起重量不超过5 t，Z大臂长不超过15 m。因此，悬臂起重机一般适用于罐内低压泵质量不超过 4 t，罐顶设备间距小，布置比较密集的小型LNG储罐。

二、安全稳定性

由于LNG 储罐检修起重机械安装在罐顶，故其载荷全部作用于罐顶及罐壁上。当罐体的强度和承载力固定时，起重机的基础载荷越大，罐体的负载就越大，而储罐系统的安全性和稳定性则越低。

1．曲轨电动葫芦

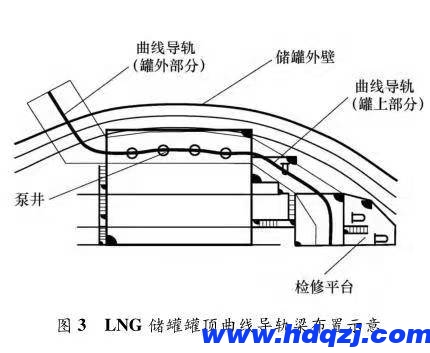

LNG 储罐罐顶曲轨电动葫芦的曲线导轨梁布置如图 3 所示。

轨道分罐上部分和罐外部分，罐上部分主要平行地布置在环形泵井以及一部分管道阀门区域的正上方，罐外部分为罐上轨道的延伸，平行于地面布置，轨道梁利用钢结构支撑固定在罐顶平台上，因此曲轨电动葫芦对罐顶的载荷主要包括轨道梁、钢结构、曲轨电动葫芦、钢丝绳以及吊钩的自重载荷，吊具以及吊物的起升载荷和工作状态风载荷。

2．悬臂起重机

悬臂起重机对 LNG 储罐的载荷主要包括:立柱、悬臂、旋转机构、梯子平台、电动葫芦、钢丝绳以及吊钩的自重载荷，吊具以及吊物的起升载荷，工作状态风载荷，回转离心力，回转运动起(制) 动时的惯性载荷，同时还包含由自重载荷、起升载荷、工作状态风载荷、回转离心力以及惯性载荷产生的弯矩即倾覆力矩［3，4］。

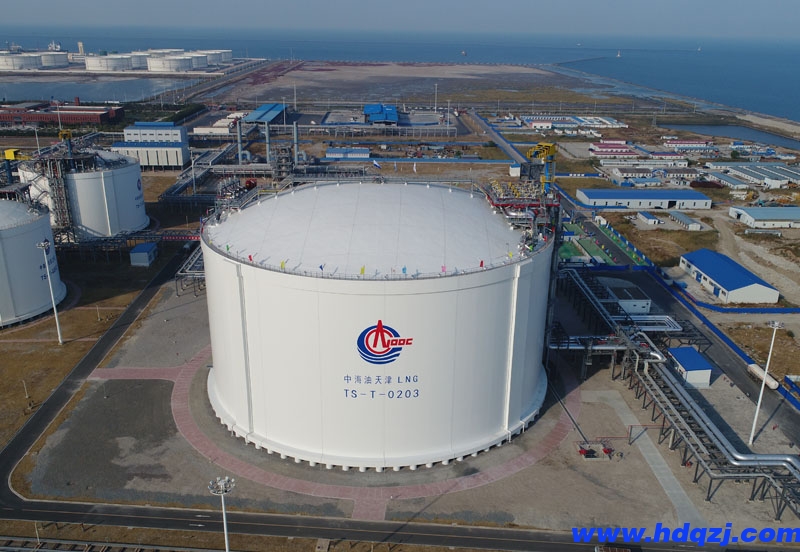

液化天然气储罐是一个复杂的综合系统，主要由低温储罐本体、罐内多台低压输送泵、储罐安全阀、管道管件、阀门、仪表灯组成。为了储罐长期、稳定、安全运行，通常在储罐顶部设置检修平台及检修设备，其中就用到防爆电动葫芦。

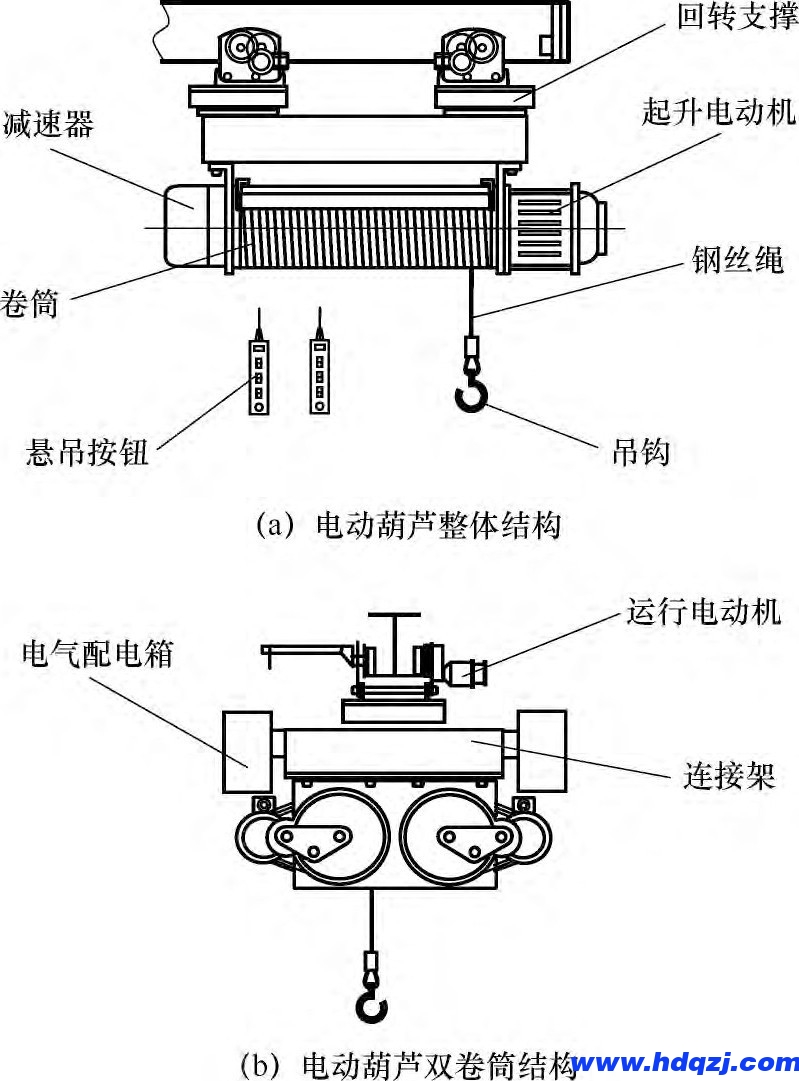

防爆曲轨电动葫芦是防爆电动葫芦的一种，主要由电动葫芦本体、曲线型导轨，以及支撑和固定导轨的钢结构组成。曲轨电动葫芦一般又分为单卷筒电动葫芦和双卷筒电动葫芦，其中双卷筒电动葫芦的结构如图1所示。

曲轨电动葫芦工作时， 起升装置带动卷筒和钢丝绳运动完成设备的上下起吊；回转支撑装置完成小车在曲轨上的转弯；运行装置驱动小车在曲轨上来回行走以完成设备的运输。

目前LNG低压泵泵厂自带的检修用耐低温吊索主要有两种型式：(1) 整根连续式钢丝绳，可将该钢丝绳缠绕在双卷筒葫芦的一个空的卷筒上， 这种型式的钢丝绳可进行连续式吊装；(2) 分段可拆卸的钢丝绳，每段钢丝绳之间采用吊板连接，吊板上设有吊孔，这种型式的钢丝绳可采用单卷筒电动葫芦进行分段间歇式吊装。
