阻尼缓冲器介绍

弹性阻尼缓冲器主要型号有HZA-Ⅰ、HZA-Ⅱ、HZA-Ⅲ系列型，适用范围：

1.起重行业:应用于各类桥、59白菜网论坛，港口机械等大型设备的防撞缓冲；

2.铁路运输行业：应用于机车端部的防撞和机车车辆的车钩处的缓冲等；

3.冶金行业：主要应用于轧机的轧辊平衡分离，各类固定挡板，活动挡板缓冲，各种平车、台车、活动银等端部的缓冲。

阻尼缓冲器说明

• 产品名称：弹性阻尼缓冲器

• 别名别称：防撞缓冲/碰头

• 型号规格：HZA-Ⅰ/Ⅱ/Ⅲ型

• 所属类别：起重安全保护装置

• 产品产地：河南新乡

• 是否定制：是

• 是否现货：部分现货

• 生产周期：3~10天

• 供货范围：全国

• 送达方式：自提或物流托运

• 是否安装：安装另议

• 售后方式：一年保修

• 发货地区：河南长垣

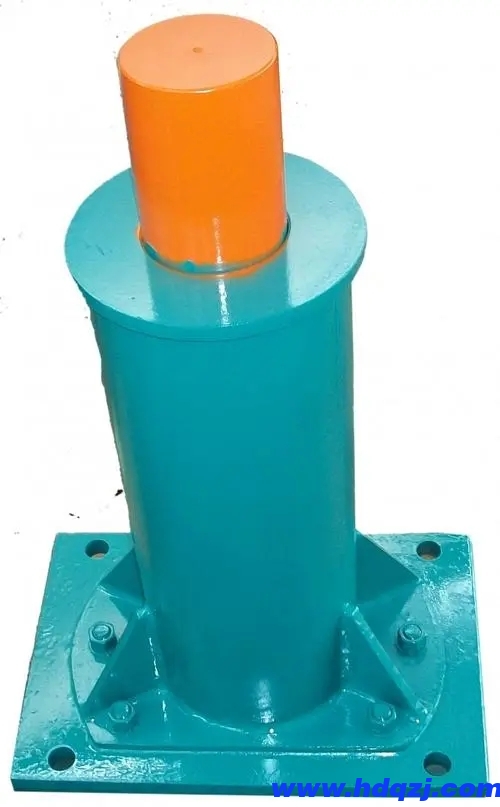

阻尼缓冲器图片

阻尼缓冲器参数

HZA-Ⅰ型弹性阻尼缓冲器

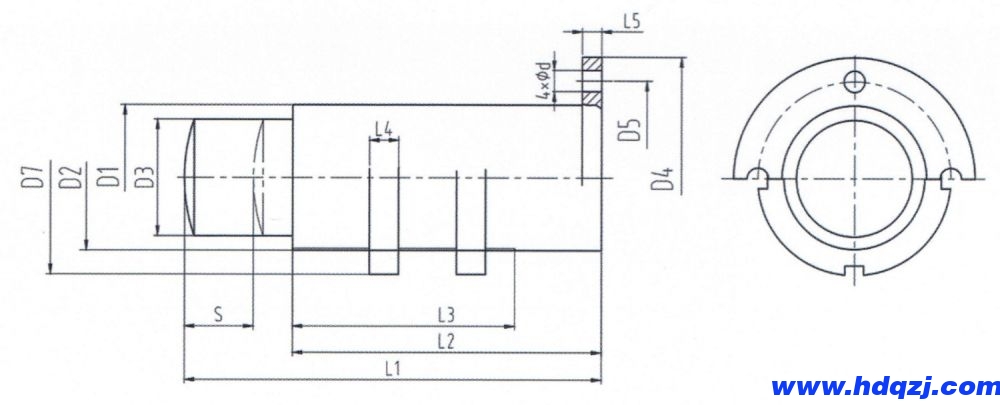

HZA-Ⅰ型弹性阻尼缓冲器外形尺寸图
HZA-Ⅰ型弹性阻尼缓冲器参数对照表
序号	型号	L1 mm	L2 mm	L3 mm	L4 mm	L5 mm	D1 mm	D2 mm	D3 mm	D4 mm	D5 mm	d mm	D7 mm	EN kj	mm	Fmax Kn
1	HZA-I-0.1	75	53	52	7	10	25	M25*1.5	19	57	41	7	38	0.10	12	11
2	HZA-I-0.43	120	98	96	8	12	35	M35*1.5	25	80	60	9	52	0.43	22	27
3	HZA-I-0.85	162	112	70	12	8	50	M50*1.5	36	90	70	9	68	0.85	30	42
4	HZA-I-1.5	192	130	90	13	10	60	M60*2	45	106	85	11	81	1.50	40	60
5	HZA-I-3.3	216	150	100	15	10	75	M75*2	60	125	100	11	100	3.30	50	90
6	HZA-I-6	272	186	100	18	10	95	M95*2	75	150	120	11	120	6.00	65	150
7	HZA-I-12	337	217	100	18	14	110	M110*2	92	165	140	13	140	12.00	80	220

HZA-Ⅱ型弹性阻尼缓冲器

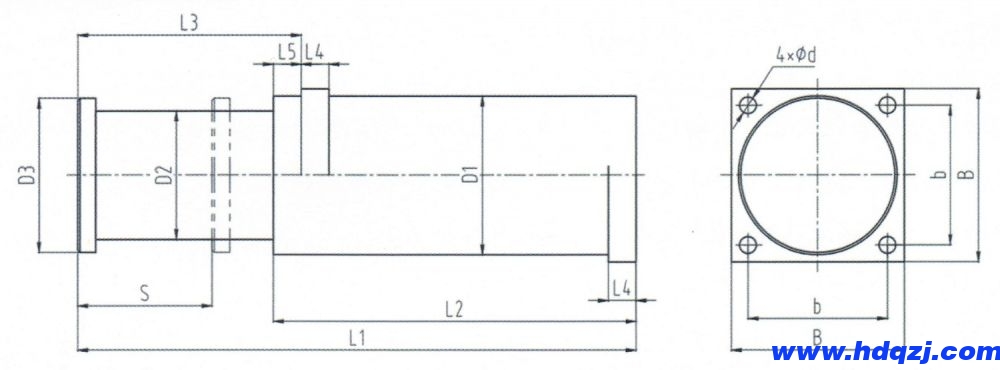

HZA-Ⅱ型弹性阻尼缓冲器外形尺寸图
	HZA-Ⅱ型参数对照表
序号	型号	L1 mm	L2 mm	L3 mm	L5 mm	L4 mm	B mm	b mm	D1 mm	D2 mm	D3 mm	d mm	EN kj	C mm	Fmax Kn
1	HZA-Ⅱ-14	360	240	180	25	20	224	180	200	170	180	22	14	100	200
2	HZA-Ⅱ-20	380	240	200	25	20	280	224	240	200	220	22	20	110	280
3	HZA-Ⅱ-25	415	275	140	30	20	135	105	116	92	115	14	25	100	325
4	HZA-Ⅱ-50	500	325	175	33	25	155	125	142	115	138	15	50	120	540
5	HZA-Ⅱ-75	520	315	205	36	30	175	140	160	132	158	18	75	140	700
6	HZA-Ⅱ-100	585	350	235	40	35	215	170	180	153	185	22	100	160	820
7	HZA-Ⅱ-150	670	405	265	45	40	250	195	215	182	220	26	150	180	1100

HZA-Ⅲ型弹性阻尼缓冲器

HZA-Ⅲ型弹性阻尼缓冲器外形尺寸图
HZA-Ⅲ型参数对照表
序号	型号	L1 mm	L2 mm	L3 mm	L4 mm	B mm	b mm	D1 mm	D2 mm	D3 mm	d mm	EN kj	C mm	Fmax Kn	A
1	HZA-Ⅲ-12	480	295	20	12	110	85	75	60	85	11	12	150	100	>0.8
2	HZA-Ⅲ-25	620	380	28	12	135	105	90	75	105	14	25	200	150	>0.8
3	HZA-Ⅲ-50	855	530	30	15	175	140	110	90	140	16	50	275	230	>0.8
4	HZA-Ⅲ-100	1120	670	35	15	175	140	130	110	140	20	100	400	310	>0.8
5	HZA-Ⅲ-150	1350	785	45	20	215	170	140	120	170	22	150	500	380	>0.8
6	HZA-Ⅲ-250	1750	1035	45	20	215	170	155	135	170	22	250	650	490	>0.8
7	HZA-Ⅲ-400	2185	1260	50	25	265	210	175	150	210	27	400	850	600	>0.8
8	HZA-Ⅲ-600	2555	1430	50	25	265	210	200	175	210	27	600	1050	740	>0.8
9	HZA-Ⅲ-800	2935	1640	65	30	300	240	220	190	240	30	800	1200	860	>0.8
10	HZA-Ⅲ-1000	3225	1830	65	30	300	240	230	200	240	30	1000	1300	1000	>0.8

弹性阻尼缓冲器工作原理

弹性阻尼缓冲器是以弹性胶体为主要缓冲材料的缓冲器。在冲击力的作用下，活塞压入引起弹性胶体内部摩擦力上升， 在力的作用下弹性胶体产生黏性摩擦，速度越大，黏性阻力越大。活塞压入时，弹性胶体收缩当外力消失时，弹性胶体膨胀，活塞回到到原来的位置。因此弹性阻尼缓冲器，充分利用了弹性胶体可压缩性及高粘性的特性，将瞬时冲击动能转化为势能和热能，并迅速释放。

弹性阻尼缓冲器性能特点

1.储能大、重量轻、抗冲击强度高，缓冲过程平稳，吸能过程中对设备的附加力小；

2.耐高温、抗腐蚀，无老化失效现象，在-50℃~+200℃环境温度下可正常工作；

3.密封环节少，不宜泄漏，无需日常维护；

4.在长时间高频度使用下，能自行动态调整冲击动能转换为热能和弹性势能的分配比例；

5.弹性阻尼缓冲器的吸能比最高可以达到95%，可为设备提供最优的保护。

弹性阻尼缓冲器安装使用要求

1.该缓冲器应水平或垂直安装，冲撞偏移角度应控制在≤±1；

2.该缓冲器使用的环境温度为：-50℃~+200℃，如有特殊需求，订货时请注明；

3.当缓冲器发生碰撞而活塞杆没有完全复位前禁止再次碰撞。

阻尼缓冲器厂家

       弹性阻尼缓冲器生产厂家还为用户提供聚氨酯缓冲器、液气缓冲器、液压缓冲器、弹簧缓冲器、电梯缓冲器、浇筑胶弹性体缓冲器、复合型缓冲器、橡胶缓冲器、单梁起重机/电动葫芦碰头等缓冲器产品的设计制造（定制配套）和半成品配件批发零售、安装修理维修等服务，更多国标/非标/专用/新型缓冲器厂家品牌、型号规格、材质、技术参数、安装尺寸图纸、批发价格请咨询客服。
