电磁吸盘介绍
吊运成卷线材(盘圆)用电磁铁主要型号有：MW22-10054L/2-6、MW22-16054L/2-6、MW22-18054L/2-6、MW22-22054L/2-6、MW22-26054L/2-6、MW22-30054L/2-6、MW22-34054L/2-6、MW22-36054L/2-6、MW22-40054L/2-6、MW22-46054L/2-6、MW22-55054L/2-6等型号，其特殊磁极适用于不同走丝的盘圆，电磁铁的选择取决于盘圆满的长度，如电磁足够长，则一次可沿长度方向吊运几卷盘圆满。
电磁吸盘说明
产品名称：吊运成卷线材(盘圆)用电磁铁
别名别称：电磁吸盘起重吸盘起重磁铁
型号规格：MW22系列型
所属类别：电磁吊具
产品产地：河南新乡湖南岳阳
非标定制：承接非标定制
是否现货：定制生产
生产周期：7~10天
供货范围：全国
送达方式：自提或代办托运
是否安装：安装另计
售后方式：一年保修

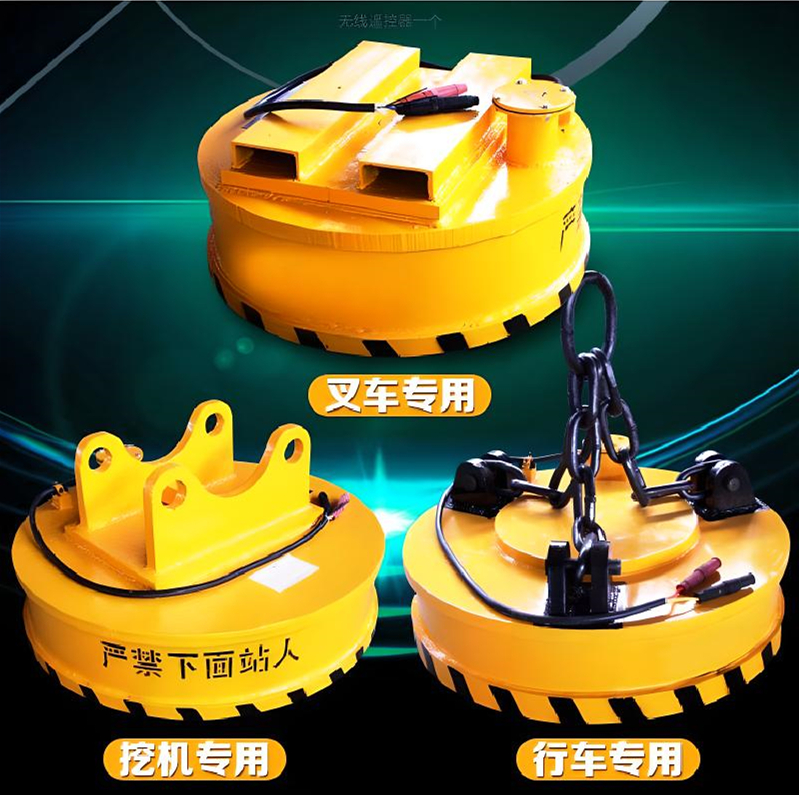

电磁吸盘图片
电磁吸盘参数

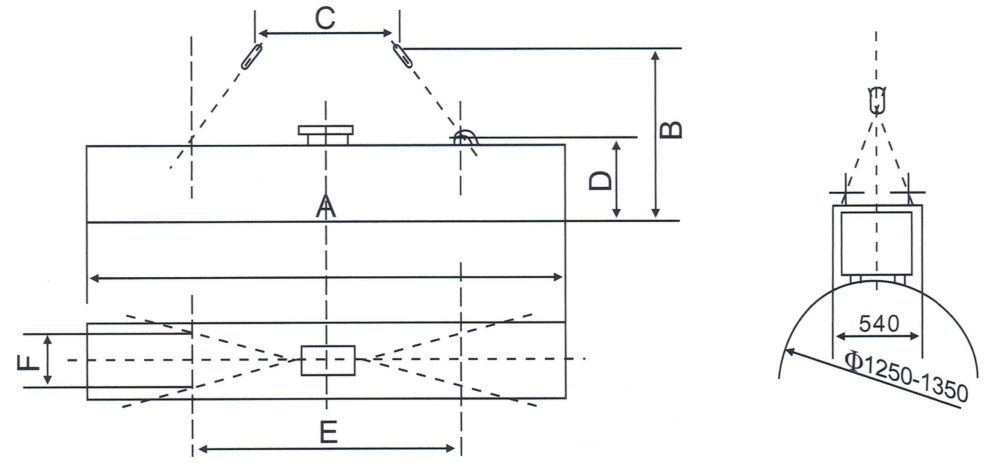

吊运成卷线材(盘圆)用电磁铁外形尺寸图
吊运成卷线材(盘圆)用电磁铁主要技术规格参数表
| 常温型（额定电压DC-220V，通电持续率TD-60%）主要技术参数 | |||||||
| 型号 | MW22-10054L/2-6 | MW22-16054L/2-6 | MW22-18054L/2-6 | MW22-22054L/2-6 | MW22-26054L/2-6 | MW22-30054L/2-6 | |
| 外形尺寸 (mm) | A | 1000 | 1600 | 1800 | 2000 | 2600 | 3000 |
| B | 1210 | 1250 | 1540 | 1550 | 2050 | 2050 | |
| C | 500 | 600 | 900 | 1200 | 1500 | 1700 | |
| D | 570 | 580 | 617 | 617 | 700 | 628 | |
| E | 650 | 1000 | 1000 | 1200 | 1500 | 1700 | |
| F | 430 | 400 | 380 | 380 | 400 | 370 | |
| 重量(kg) | 1520 | 2350 | 2420 | 2660 | 3500 | 3995 | |
| 电流(A) | 30 | 45.5 | 46.8 | 49.5 | 62.3 | 74.3 | |
| 冷态功率(kw) | 6.6 | 10 | 10.3 | 10.9 | 13.7 | 16.4 | |
| 常温型（额定电压DC-220V，通电持续率TD-60%）主要技术参数 | ||||||
| 型号 | MW22-34054L/2-6 | MW22-36054L/2-6 | MW22-40054L/2-6 | MW22-46054L/2-6 | MW22-55054L/2-6 | |
| 外形尺寸 (mm) | A | 3400 | 3600 | 4000 | 4600 | 5500 |
| B | 2250 | 2250 | 2250 | 2350 | 2350 | |
| C | 1700 | 1700 | 1700 | 1800 | – | |
| D | 600 | 600 | 600 | 600 | 600 | |
| E | 1700 | 2000 | 2000 | 2250 | 3500 | |
| F | 380 | 380 | 380 | 380 | – | |
| 重量(kg) | 4300 | 4450 | 5450 | 5650 | 7100 | |
| 电流(A) | 82.8 | 86.4 | 99.5 | 120 | 126.4 | |
| 冷态功率(kw) | 18.2 | 19 | 21.9 | 26.4 | 27.8 | |
电磁吸盘延伸阅读：
一、起重电磁吸盘概述
起重电磁吸盘用途
电磁吸盘与各种起重机械配合使用。可广泛使用于炼钢厂、轧钢厂、废钢处理厂、大型铸造车间、造船厂、重型机械制造厂、钢材库、港口码头和车站等行业。用来装卸搬运导磁性物料。
电磁吸盘主要特点
1、采用全密封结构，防潮性能好；
2、经计算机优化设计，结构合理、吸重比大、能耗低；
3、励磁线圈经特殊工艺处理，提高了线圈的电气和机械性能，绝缘材料耐热等级达到C级，使用寿命长；
4、针对不同的被吸物料状况，采用不同的结构和参数，能广泛满足用户的需求；
5、高温型电磁吸盘采用独特的隔热方式，提升了电磁吸盘的耐人适应范围；
6、安装、运行、维护简便。
起重电磁吸盘永磁吸盘除铁器产品类型
MW5系列吊运废钢用电磁铁，MW61系列椭圆形电磁吸盘，MW12系列吊运捆扎棒材矩形电磁吸盘，MW22系列电磁铁，吸吊方坯、圆坯、轨梁用电磁铁，MW84系列吊运中厚板用电磁铁，吊运成卷线材（盘圆）用电磁铁，MW16、MW96、MW26、MW36系列吊运钢带用电磁铁；手动永磁吸盘，自动永磁吸盘；电磁除铁器，MC03(RCDB)系列圆形电磁除铁器，MC23系列矩形电磁除铁器，MC22系列自卸式电磁除铁器等。
二、起重电磁吸盘选型注意事项
1、选用电磁吸盘的主要依据是被吸取的物料；
2、吸运废钢材时涉及到物料的堆积松散程度，块状程度，材质程度，工作频率及温度数据等；
3、吸运成品材时涉及到物料的外形尺寸，材质程度，物料数量，工作频率及温度数据等；
4、吸运物料温度低于100℃时，选用常温型吸盘。温度超过100℃ 时，选用耐高温型吸盘。超过600℃时请特别注明；
5、通电持续率超过60%时，选用高频型吸盘；
6、水中吸物料时，选用潜水型吸盘(潜水深度< 100m)。由于潜水型吸盘与常温型吸盘相似，用户请在订货时说明；
7、设备配套电器：单台吸盘使用时，按耗能功率(电流)选择整流控制设备及辅助设备；多台吸盘联用时，按联用台数的耗能功率(电流)总和选择；
8、按被吸运物料的难易程度，实际状况选用合适的电磁吸盘，同时还要考虑每批物料的种类和化学性质的变化，季节潮湿对吸盘吸运时有无影响。
电磁吸盘厂家
吊运成卷线材(盘圆)用电磁铁（电磁吸盘）以及整流控制设备、停电保磁设备（电气箱）、吸盘用电缆卷筒等周边配套设备的型号规格、技术参数、产品特性、结构图纸、出厂价格以及常见问题故障、产品优点缺点等请联系客服咨询。
