龙门吊轨道设计理念都有哪些

　   ①确定计算位置：龙门吊轨道一般长40-100米。轨道基础在两端容易出现问题。因此，计算位置在轨道末端。一般来说，龙门起重机的行走轮距轨道基础端2-3米。由于对大型汽车电气限位撞尺的控制和挡板的限制。

　　②简化计算条件：使计算方便、安全、可靠。条形基础梁的计算长度设置为：龙门起重机的行走轮轴距加4米。这意味着：简单的带悬臂，两个支架是两个行走轮。一端悬臂为2米。

　　③计算方法：已知两个支撑反力的值。采用倒梁法解决土地对条形基础梁的作用力。龙门起重机认为计算方便，将土地对条形基础梁的作用力设置为均匀布载荷。解决弯矩和剪力。绘制弯矩图和剪力图。设置条形基础梁的截面和钢筋。强度和变形按钢筋混凝土的计算方法计算。计算土地的承载能力。一般条形基础梁的形状为：宽400-500mm，高500-800mm。主筋直径为12-16mm。箍筋6-8mm。上下都有主筋。

　　④与轨道连接的地脚螺栓宽度相对距离250mm。纵向长度相对距离600-700mm。地脚螺栓直径:5吨龙门吊18mm;10吨龙门吊20mm;15吨龙门吊22mm。轨道压板可以购买。

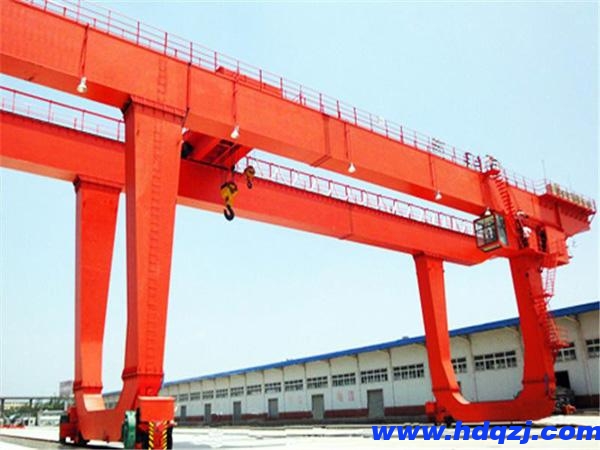

龙门吊金属结构的形式和基本结构

　　龙门吊的应用范围很广。为了适应不同的使用要求和工作条件，设计制造了多种龙门吊，龙门吊的金属结构形式多样。

　　虽然龙门吊的种类很多，但可以归纳为两类：一种是岸边集装箱龙门吊、桥式起重机等。一种是悬臂回转起重机，包括门座起重机、各种移动式起重机、塔式起重机、浮吊和散装装载机等。这些起重机的金属结构包括桥梁结构、龙门结构、吊臂结构、人字转盘、转塔结构和框架结构。

　　起重机金属结构的形式虽然不同，但都是由一些基本的受力构件组成的。这些基本的应力分量是

　　(1)轴向受力构件。如轮胎起重机人字架的撑杆、门座起重机四杆臂的大撑杆、八杆式门座起重机的撑杆、岸边集装箱起重机前后桥架的撑杆、门座起重机的斜撑杆、门座起重机的柔性支腿等。

　　(2)弯曲构件。如桥式起重机桥架的主梁和端梁，悬臂起重机机架的纵梁和横梁等。

　　(3)弯曲构件，如移动式起重机的吊臂、59白菜网论坛的主吊臂和立柱、59白菜网论坛的刚性支腿、岸边集装箱起重机等。
