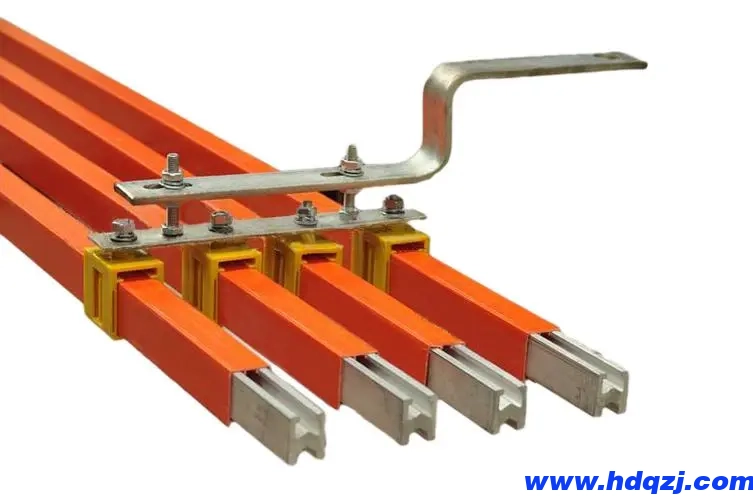

桥式起重机导电滑触线防护板装置位置
在企业生产中使用的桥式起重机作为大型设备，需要使用电力驱动，在桥式起重机的运行范围内，一般使用滑触线作为供电方式，为了保证桥式起重机的用电安全，以及起重工的人身安全，起重机械安全规程对桥式起重机导电滑触线要求安装防护板装置，小编为大家介绍下桥式起重机应该设置导电滑触线防护板的位置有哪些。
根据安全规程的要求，桥式起重机下列位置应设置导电滑触线防护板：
①司机室位于大车滑触线端时，通向起重机的梯子和走台与滑触线之间应设置防护板；
②桥式起重机大车滑线端的端梁下，应设置防护板，以防止吊具或钢丝绳与滑线的意外接触；
③其他使用滑触线的起重机，对易发生触电危险的部位应设置导电滑触线防护板；
④桥式起重机作多层布置时，下层起重机的滑触线设置防护板。
在桥式起重机上设置导电滑触线防护板的目的是隔离滑触线，防止触电事故的发生。企业使用的相关单位一定要做好设备的检查维护工作，确保防护板装置的完善。

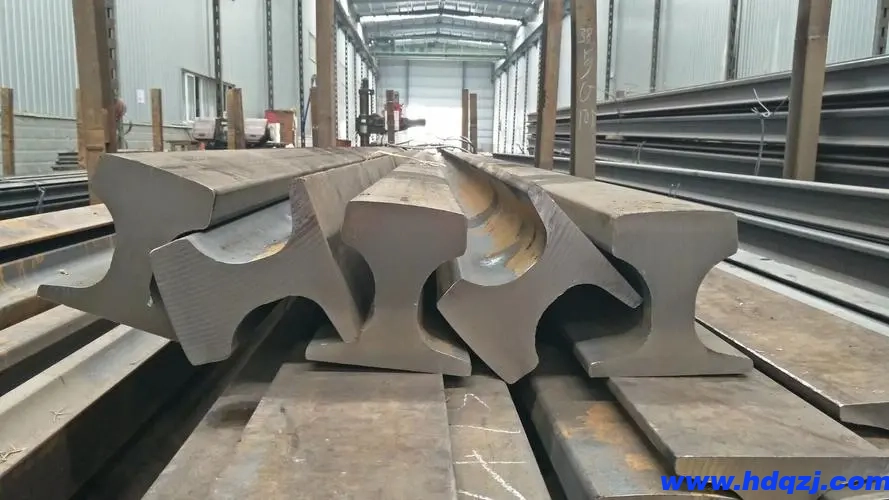

起重机钢轨理论重量
起重机钢轨铺设在承重梁或者地基上，作为桥式起重机或59白菜网论坛的运行轨道，其有多种规格，可以分为轻轨、重轨等。可以适用于不同型号吨位的起重机。小编为大家介绍下起重机钢轨的理论重量。
起重机常用钢轨规格有：（1）30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。（2）规格：50kg/m， 43kg/m，38kg/m，33kg/m（3）QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。以上钢轨型号为常用钢轨型号。
起重机钢轨理论重量：
| 钢轨类型 (公斤/米) | 尺寸（毫米） | 截面面积F(厘米2) | 理论重量(公斤/米) | ||||
| 高A度 | 底B宽 | 头C宽 | 腰D厚 | ||||
| 轻 轨 | 5 | 50 | 44 | 22 | 4.5 | 6.41 | 5.03 |
| 8 | 65 | 54 | 25 | 7.0 | 10.76 | 8.42 | |
| 11 | 80.5 | 66 | 32 | 7.0 | 14.31 | 11.20 | |
| 15 | 91 | 76 | 37 | 7.0 | 18.80 | 14.72 | |
| 18 | 90 | 80 | 40 | 10.0 | 23.07 | 18.06 | |
| 24 | 107 | 92 | 51 | 10.9 | 31.24 | 24.46 | |
| 重 轨 | 33 | 120 | 110 | 60 | 12.5 | 42.5 | 33.286 |
| 38 | 134 | 114 | 68 | 13 | 49.5 | 38.73 | |
| 43 | 140 | 114 | 70 | 14.5 | 57.0 | 44.653 | |
| 50 | 152 | 132 | 70 | 15.5 | 65.8 | 51.514 | |
| 型号 | 截面尺寸（mm） | 截面积（cm 2 ） | 理论重量（kg/m） | ||||
| 轨高 | 顶宽 | 顶下宽 | 底宽 | 腰厚 | |||
| QU70 | 120 | 70 | 76.5 | 120 | 28 | 67.3 | 52.8 |
| QU80 | 130 | 80 | 87 | 130 | 32 | 81.13 | 63.69 |
| QU100 | 150 | 100 | 108 | 150 | 38 | 113.32 | 88.96 |
| QU120 | 170 | 120 | 129 | 170 | 44 | 150.44 | 118.1 |
