20吨单梁起重机的额定起重量为20吨，主要用于厂房车间，用于吊运20吨以下的重物，不适合频繁工作的场合。小编为大家介绍下20吨单梁起重机外形尺寸参数。

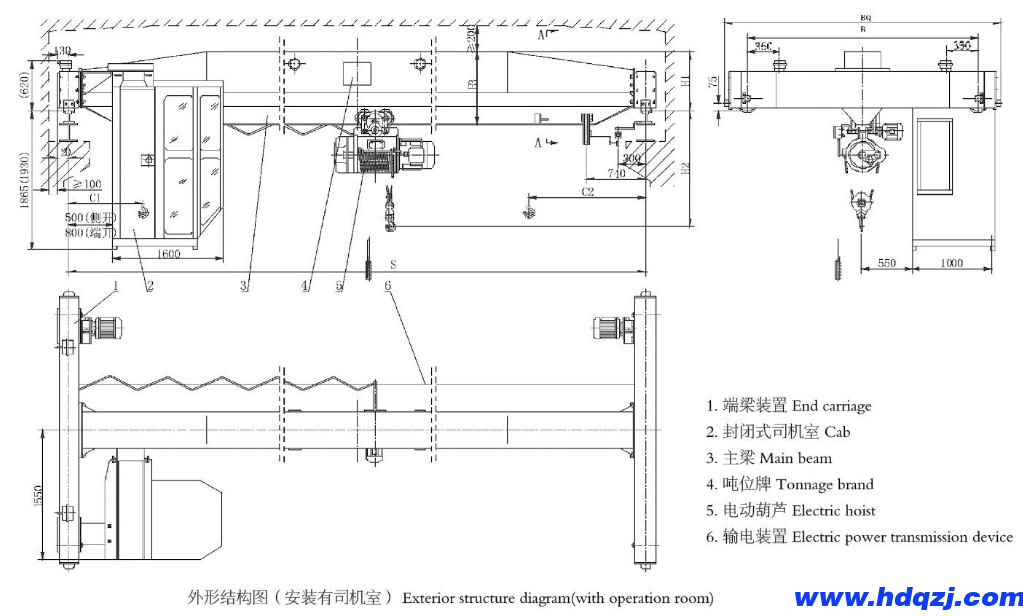

单梁起重机结构图：
20吨单梁起重机外形尺寸参数表：
| 起重量t | 跨度m | 起重机总量(t) | z大轮压(kN) | z小轮压(kN) | 基本尺寸 | ||||||
| H1 | H2 | H3 | W | C1 | C2 | B | |||||
| 20 | 7.5 | 5.45 | 97.9 | 10.2 | 900 | 2450 | 1050 | 2000 | 1394 | 1933 | 2700 |
| 8 | 5.58 | 99.5 | 10.5 | ||||||||
| 8.5 | 5.70 | 101.0 | 10.7 | ||||||||
| 9 | 5.83 | 102.3 | 11.0 | ||||||||
| 9.5 | 5.96 | 103.5 | 11.3 | ||||||||
| 10 | 6.09 | 104.6 | 11.6 | ||||||||
| 10.5 | 6.22 | 105.7 | 11.8 | ||||||||
| 11 | 6.35 | 106.6 | 12.1 | ||||||||
| 11.5 | 6.99 | 108.8 | 13.7 | 970 | 2480 | 1150 | |||||
| 12 | 7.15 | 109.8 | 14.0 | ||||||||
| 12.5 | 7.30 | 110.7 | 14.4 | ||||||||
| 13 | 7.45 | 111.5 | 14.7 | ||||||||
| 13.5 | 7.60 | 112.3 | 15.1 | ||||||||
| 14 | 7.76 | 113.1 | 15.5 | ||||||||
| 14.5 | 8.67 | 115.8 | 17.7 | 1050 | 2530 | 1280 | 2500 | 3200 | |||
| 15 | 8.85 | 116.6 | 18.1 | ||||||||
| 15.5 | 9.02 | 117.3 | 18.6 | ||||||||
| 16 | 9.20 | 118.1 | 19.0 | ||||||||
| 16.5 | 9.37 | 118.8 | 19.4 | ||||||||
| 17 | 9.55 | 119.5 | 19.8 | ||||||||
| 17.5 | 10.50 | 122.2 | 22.2 | 1130 | 2560 | 1390 | |||||
| 18 | 10.70 | 122.9 | 22.7 | ||||||||
| 18.5 | 10.89 | 123.6 | 23.1 | ||||||||
| 19 | 11.09 | 124.3 | 23.6 | ||||||||
| 19.5 | 11.28 | 125.0 | 24.1 | ||||||||
| 20 | 12.02 | 127.0 | 25.9 | 1200 | 2600 | 1500 | 3000 | 3700 | |||
| 20.5 | 12.23 | 127.7 | 26.4 | ||||||||
| 21 | 12.44 | 128.4 | 26.9 | ||||||||
| 21.5 | 12.64 | 129.1 | 27.4 | ||||||||
| 22 | 12.85 | 129.8 | 27.9 | ||||||||
| 22.5 | 12.96 | 130.5 | 28.5 | ||||||||
| 23 | 13.88 | 132.7 | 30.5 | 1300 | 1600 | 3500 | 4200 | ||||
| 23.5 | 14.10 | 133.4 | 31.0 | ||||||||
| 24 | 14.31 | 134.0 | 31.6 | ||||||||
| 24.5 | 14.52 | 134.78 | 32.1 | ||||||||
| 25 | 14.74 | 135.4 | 32.6 | ||||||||
| 25.5 | 14.96 | 135.6 | 33.1 | ||||||||
本样所提供重量为设计值，制造值+15%
