QD型电动双梁桥式起重机|QD型桥式起重机

时间：2024-05-24 来源：起重机厂家 浏览次数：1

QD型电动双梁桥式起重机是采用*进标准制造的系列产品。整机结构新颖、造型美观、工艺性好、操作灵活平稳、安全可靠。

主要特点：

（1）桥架采用箱形主梁，自动埋弧焊焊接。

（2）小车导电采用工字钢轨道电缆导电新装置，安全可靠。

（3）起升机构根据要求还可设第二套安全装置。增加可靠性。

（4）零部件标准化、系列化、通用化。

（5）操纵室视野开阔，全部机构均在操纵室内操纵，工作舒适操纵灵活。

本产品广泛适用于普通重物的装卸与搬运，还可配以多种专用吊其进行特殊作业，当露用时带有防雨设备。表中数据为室内起重机用，室外起重机总重和轮压约增加5％，起重机按使用繁忙程度分为中级（A5）和重级（A6）两种工作制度。选用时应注明工作制度，工作环境的高、低气温及电源种类等技术要求。还可根据用户要求的跨度设计制造。

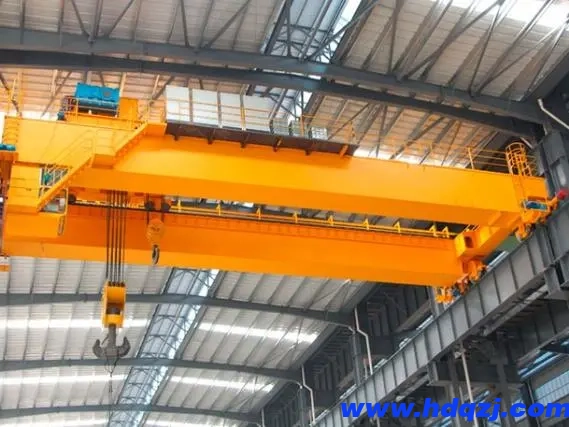

QD型电动双梁桥式起重机

QD型电动双梁桥式起重机技术参数表

工作制度（中级）
主要技术参数
起重量	主钩	t	75							100
	副钩		20							20
跨度		m	13	16	19	22	25	28	31	13	16	19	22	25	28	31
起升高度主/副		m	20/22							20/22
速度	主钩	m/min	6.7							4.6
	副钩		9.23							9.23
	小车		38.3							33.3
	大车		75.1				66			75.1				66
电动机	主钩	型号/KW	YZR315M-10/85							YZR315M-10/85
	副钩		YZR250M1-8/35							YZR250M1-8/35
	小车		YZR180L-8/13							YZR180L-8/13
	大车		YZR200L-8/(2×18.5)							YZR200L-8/(2×18.5)
总重		t	61.694	62.749	70.078	74.489	80.747	86.078	91.288	72.548	76.524	81.617	82.637	94.59	100.37	107.86
大轮压		t	27	27.9	28.8	29.7	30.6	31.5	32.5	32	33	34.3	35.5	36.8	37.6	38.8
荐用钢轨			QU80;QU100							QU80;QU100
电源			三相交流　380V　50Hz
主要尺寸
BX		mm	3400							3400
LX			4400							4400
H			3252		3256	3258	3258	3260	3262	3280	3282	3284	3288	3290	3292	3294
H1			3252		1322	1324	1324	1326	1328	1330	1332	1334	1338	1340	1342	1344
H2			398	538	542	544	844	846	848	538	540	544	548	848	850	854
H3			1588		1584	1582	1582	1580	1578	1886	1884	1882	1878	1876	1874	1872
H4			2568	2708	2712	2714	3014	3016	3018	2708	2710	2714	2718	3018	3020	3024
H5			1164							1581
S1			910							1095
S2			2300							2255
S3			2205							2570
S4			595							3730
