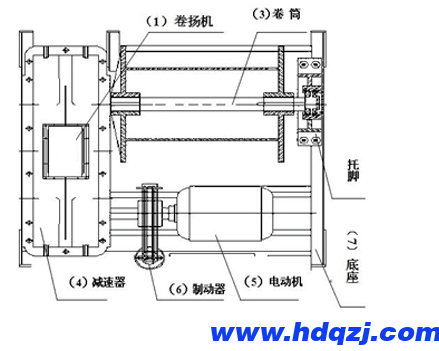

慢速卷扬机又称之为绞车。工作原理:由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。垂直提升、水平或倾斜曳引重物的简单起重机械。分手动和电动两种，主要以电动为主。卷筒传动结构

      本结构采用行星齿轮传动方式，通过联轴器直接带动卷筒转动，并可简易更换报废钢丝绳或改变钢丝绳旋转方向。制动机构

      采用电磁盘式制动器，选用耐磨刹车片，构造简单不需调节间隙，遇断电时制动器能自动快速制动，控制重物下滑量，安全可靠。齿轮箱

      采用延性铸铁FCD- 45#铜铸造，延展性强，不易断裂。专用电机

      采用B级绝缘的卷扬机专用电动机，起动转柜大，惯性小,温升低，可长时间频繁使用。传动齿轮

      采用优质钢材，经特殊热处理及高精度加工，具有耐磨性强、低噪音、传动效率高及机械性能佳等特点。机体固定架

      采用标准槽钢焊接而成，可方便安装于建筑工地、仓储码头等不同工作场所

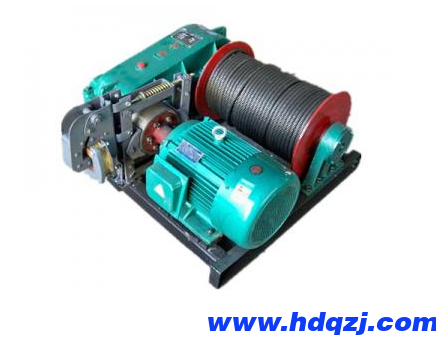

电动卷扬机

电动卷扬机产品参数

卷扬机型号		JM0.5T	JM1T	JM1.5T	JM2T	JM3T	JM5T	JM8T	JM10T	JM16T	JM20T	JM30T
钢丝绳额定拉力KN		5	10	15	20	30	50	80	100	160	200	300
总传动比I		36.6	40.59	54.38	54.9	88.6	119.34	174.93	208.8	273.35	304.37	387.7
卷筒	直径长度MN	165*300	165*400	219*460	219*475	219*570	325*625	400*960	425*970	500*1200	700*1300	780*1500
卷筒	钢丝绳（容绳量）M	50(100)	70(160)	80(170)	80(180)	100(150)	0(200)	0(300)	0(300)	0(300)	0(450)	0(500)
钢丝绳	规格	6*19	6*19	6*19	6*19	6*19	6*19	6*37	6*37	6*37	6*37	6*37
	直径MN	7.7	9.3	11	12.5	15.5	19.5	26	30	32	38	47.5
	提升速度M/MN	22	22	22	16	16	9	9	9	9	9	8
电动机	型号	Y100L-4	Y132S-4	Y132M-S	Y32M-4	Y160L-6	Y160L-6	YZR180-6	YZR200L-6	YZR225M-6	YZR250M-6	YZR250M-6
	功率KW	2.2	5.5	7.5	7.5	11	11	15	22	30	45	45
	转速R/MN	1420	1440	1440	1440	1440	970	960	960	960	960	960
制动器型号		TJ2-100	TJ2-150	TJ2-200	TJ2-200	TJ2-200	YZW300/45	YZW300/45	YZW300/45	YZW400/95	YZW400/95	YZW400/95
外形尺寸（长宽高）		710575340	720745400	980860500	920860530	13301135800	13301135800	17201598870	19201680890	215021951200	231524001600	268022701850
整机重量KG		120	230	340	450	550	800	1700	2200	3800	5600	8500
