产品介绍

1、KBK起重机标准组件的应用范围

1.1、额定起重量是起重机的承载能力，不允许超载使用，额定起重量包括起吊的载荷和自重载荷（例如： 吊具）。

1.2、KBK起重机标准组件适用于车间作业，环境温度为-20℃~+40℃。对于应用在-20℃~+40℃度以外的环境温度，室外和腐蚀性环境时，应采取特殊的措施。

2、KBK起重机标准组件的产品类型

2.1、KBK单轨输送机

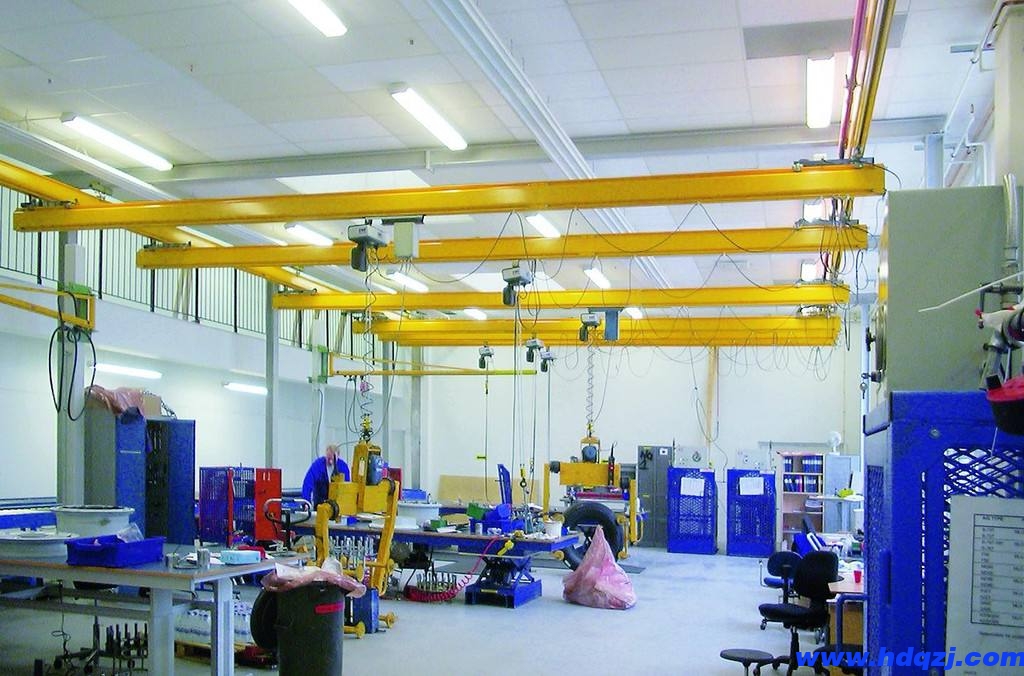

2.2、KBK柔性单主粱悬挂起重机

2.3、KBK柔性双主粱悬挂起重机

3、KBK起重机标准组件的安装

3.1、KBK起重机标准组件的装配和安装的安全规则

A、KBK起重机标准组件只能使用原装部件，丢失的零件如螺钉、开口销、销轴和类似物件不得更换。

B、采用螺栓连接必须拧紧，螺栓紧固件在拆装五次后必须更换；只有适当的拧紧力矩才能确保螺栓固件不松脱。

C、检查开口销是否穿过吊杆和球杆的孔，只有这样紧固件才不会松脱。

D、当载荷悬吊于起重机悬臂部分时，检查起重机另一端是否翘起。

E、运行轨道吊挂装置周围应有足够的空间用于维修或提供自由通道。

F、在完成组装工作后必须进行检查；小车通过轨道接头时运行是否平稳；滑触线导体对接口是否对正；集电器接触是否安全可靠；拖动电缆运行是否平稳；建筑物、机械设备和类似物体相邻部件的安全距离。

G、必须提供与电源输入和输出点相同数目的接地保护连接点。必须尽可能地分别断开每个连接。

H、必须提供一个供电电源连接开关，用于连接电源与KBK起重机的电源线，它能切断起重机的所有相线，确保该开关置于靠近起重机且容易接近的地方，该处应有醒目标志。

Ⅰ. 如果两个或多个起重设备都从同一个电源供电，则每个设备上都应装有一个隔离开关，这个隔离开关可以使每台起重机单独维护修理。

3.2、KBK起重机的安装

A、运行轨道的安装

Ⅰ、将扣碗、横担、螺杆、球杆和甲板用螺栓和开口销组装到一起。螺杆拧入球杆直到开口销能穿过球杆的细长孔和穿过螺杆的孔，将开口销穿入。

Ⅱ、按照方案图的要求将柔性吊挂装置安装到起重轨道上。

Ⅲ、通过柔性吊挂装置将起重机轨道安装到承载钢结构上，调整柔性吊挂装置，使其垂直，通过调整螺杆与球杆的拧入深度，调整轨道的水平度。

Ⅳ、通过两个螺栓，将轨道段联结成起重机轨道。注意：安装时，应使轨道接口端没有错位，当小车推过接头时应无阻力；应确保螺栓可靠而均匀地拧紧。如果接头螺栓在一端比另一端拧得紧，轨道会发生弯曲；轨道在安装时不能受力，因为这将会导致轨道开口处变窄；当悬挂几根轨道时，他们必须在同一水平面内成一直线。

Ⅴ、将起重机运行装置、吊线滑块和中间缓冲器装入轨道后，安装防撞限位端盖。

Ⅵ、内置滑线KBK轨道对接：首先检查接口处导体接口是否对应，然后将滑触线连接件的短头插入导体接口，最后将轨道对接（注意滑触线应一一对应，不许错位）。

B、KBK柔性悬挂起重机的安装

Ⅰ、根据起重机跨度将主粱吊挂装置固定在起重机主梁上。

Ⅱ、将主梁吊挂装置与轨道上的小车或承载粱连接，当起重机与轨道呈直角布置时，应使主梁吊挂装置垂直。

Ⅲ、安装小车、吊线滑块或电动驱动装置，安装中间缓冲器，安装防撞限位端盖和轨端电缆夹。

Ⅳ、对于双主梁悬挂起重机，首先将双主梁运行小车支架与手动小车连接，然后安装三角板，使两主梁平行，且与轨道成直角。

C、悬挂葫芦

Ⅰ、 环链葫芦吊环的安装位置必须保证葫芦电源接线*口对着供电方向。

Ⅱ、将环链电动葫芦的吊环与手动小车或承载量用销轴连接。

Ⅲ、其它有关装配、安装、投入使用、操作和维护保养，请参见环链电动葫芦的使用手册。

D、KBK电器装置的安装和接线
