桥式起重机的结构

 桥架类型起重机都是以桥形主梁的金属结构作为主要承载构件。通过起升机构、小车运行机构、大车运行机构等三个工作机构的组合运动，使起重机在固定跨度的盒形空间内完成物料搬运作业任务。

　 桥架类型起重机的主要技术参数有起重量G、起升高度H、跨度S、工作速度v（包括起升速度vq、大车运行速度vk、小车运行速度vt）、起重机工作组别等。

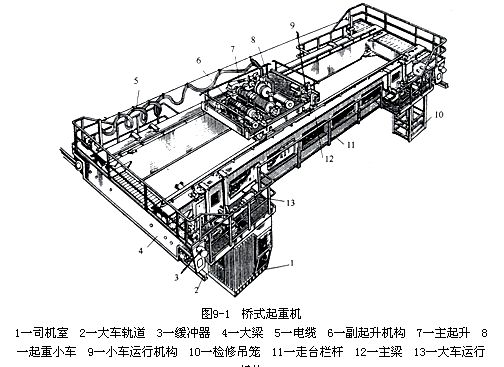

　 桥架类型起重机主要机种有桥式起重机、59白菜网论坛和装卸桥。桥式起重机的桥形主梁通过两个端梁直接支承在固定于建筑物的轨道上，常见的有单梁电动葫芦起重机和双梁桥式起重机，其中以双梁桥式起重机使用量*大（见图9－1）。广泛地用于车间、仓库或露天堆料场地。

     59白菜网论坛是带腿的桥式起重机，其主梁通过双支腿支撑在地面轨道上，形成一个门架。用于货场、港口、车站等露天场所。装卸桥与59白菜网论坛结构相似，参数有差异，其特点是起重量不大，但速度快、生产率高。集装箱59白菜网论坛是专门用于集装箱的堆垛和装卸作业的59白菜网论坛。
　  桥架式起重机由机械部分、金属结构和电气部分组成。

　1．机械部分
　 机械部分由起升机构、小车运行机构和大车运行机构等三大工作机构组成。起升机构连同悬挂取物装置固定在起重小车上，用来升降吊物；小车运行机构驱动起重小车沿主梁运行；大车运行机构驱动起重机整机在建筑物高架结构的轨道上运行。三大机构在三维坐标上的组合运动完成物料搬运作业任务。

　2．电气部分
　 电气部分包括电气设备和控制线路，适应起重机频繁启制动、换向、负载无规律和过载。冲击的工作特点，一些主要电气设备采用起重机专用设备。

　3．金属结构
　 金属结构的作用是将起重机各组成部分连接成一个有机整体，承受吊物和起重机自身质量的重力。主要由主梁、端梁、支腿、栏杆走台、司机室等组成。

桥式起重机电气检修方法

    1.感官法：就是通过人的感觉器官，感知故障状况，获取故障信息，对故障做出初步判断。比如：当发生某一故障时，在我们向操作人员了解清楚故障现象后，我们就可以通过眼睛观察，看有无明显的故障点，采取相应的措施；也可以用耳朵听故障声音，判断出是机械声音还是电动机内的电气故障声音，采取相应措施；也可以用鼻子闻气味，判断是否有元件烧毁等情况；还可以用手感觉电动机等部件的温度，帮助我们对故障做出正确判断。这种方法就需要桥式起重机电气检修人员要具备一定的经验。

    2.应急法：当我们通过使用以上的感官法后仍然不能尽快排除故障，而生产线又不允许设备长时间停歇的情况下，我们就要采取应急措施，尽快让设备动起来。应急法知识在紧急情况下采取的临时措施，不能长期使用，所以当紧急情况消失以后，我们还要认真地排查故障消灭故障。

    3.电压法：这是一种直接有效的快捷方法，当发现一个动作机构该动作而未动作时，我们就可以用万用表从线圈两端开始，逐个量取线圈和线圈支路中各元件的电压，最终找出故障点，排除故障。

    4.试车法：在保证不导致故障扩大地前提下，通过送电试车，反复观察动作机构的动作情况，发现异常，排除故障或帮助进一步查找故障。

    5.短接法：当我们发现一个动作元件应该动作而没有动作，而这个元件又处在一个多回路中，使用万用表不能得出准确结论时，我们可以通过短接该元件线圈支路中的联互锁控制元件，排除故障点。

    6.接地法：当怀疑一个较长支路线路有断线和查找线路断点时，在断电的情况下，可以将线路的一端接地，逐级测量线路另一端是否也接地，从而得出准确结论。
