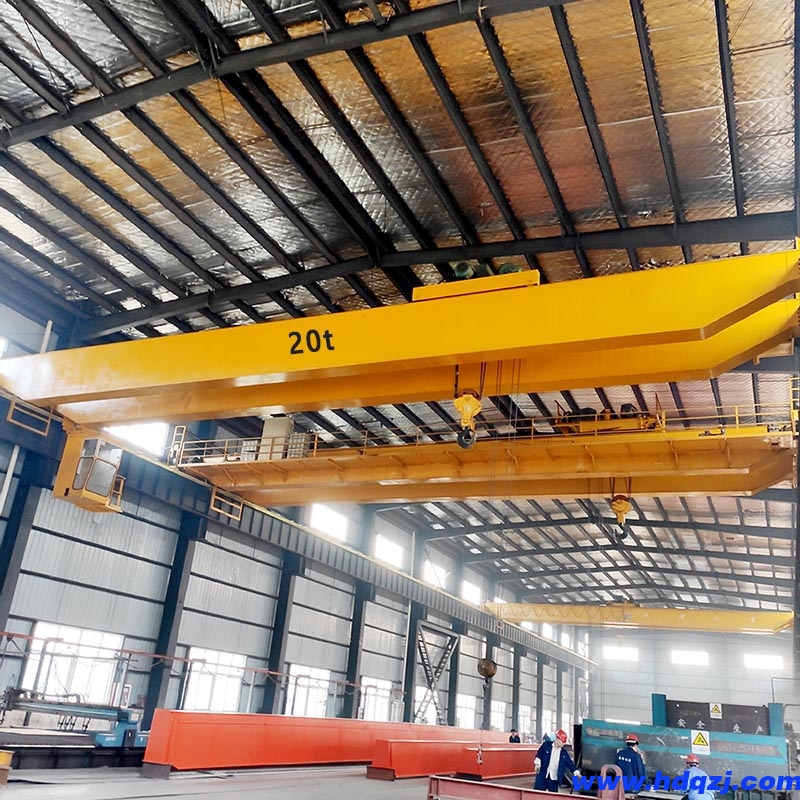

LH型20t电葫芦双梁桥式起重机（下称起重设备）是按规范JB/T3695-1994设计方案生产制造的，与CDI、MDI等方式的电葫芦配套设施应用，变成一种轨道运作的轻小型起重机，其可用吊重为3-32t，可用跨距为7.5-22.5米，工作中级別A3~A5,工作中工作温度在-25℃ ~\#+40℃范围之内。

本商品为一般主要用途起重设备，多用以机械设备制造、装配线、库房等场地，不适合在下列标准工作中：

a、 有发生爆炸风险和火灾事故风险的自然环境；

b、 空气湿度超过85%的场地和填满腐蚀汽体的自然环境；

c、 吊装熔融金属材料，有害物件和易燃易爆品。

为便捷客户，下设地面和控制室二种控制方式，控制室又下设内孔及侧边开关门二种方式，以供客户挑选应用。

其构造特性以下：

1、 金属构件一部分

承重梁选用厚钢板电焊焊接成箱形梁，端梁和小车用钢板注塑成U形槽，再组焊好箱形梁，主、端梁中间用高强螺栓联接变成一体，承重梁上配有路轨，供小轿车运作。

2、 电葫芦：

电葫芦装在小车上，随小车一起沿承重梁竖向挪动，吊装吊物。其构造特性详细相关电葫芦使用说明。

3、 运作组织：

本商品有大车运作组织和小车运作组织，均选用各自驱动器方式，驱、制动系统靠锥型制动系统电机进行，传动系统是选用“一开一闭”式传动齿轮，其关闭式传动齿轮一部分使用驱动器设备一部分的减速器。

4、 电器设备：

运作电机为单速锥型鼠笼电机，运作速率有20、30和45米/分。电葫芦及全部起重设备均下设保险装置，如起吊行程开关、终点站行程开关缓冲器等。

5、 本产品型号表达方式 以下：

（1） 地面控制

例：吊重：20t，跨距：13.5m，工作中级別：A4

表达方式 ：LH20t-13.5 A4D，JB/T3695-94

（2） 控制室控制

例：吊重：20t，跨距：16.5m，工作中级別：A4

表达方式 ：LH20t-16.5 A5S,JB/T3695-94

技术参数表
