QD型通用桥式起重机（以下简称通用起重机）按照标准GB/T14405-93设计 制造，工作级别A3~A6,工作环境温度在-25℃ ~ +40℃范围内。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，不适于在以下条件工作：

a、 有爆炸危险和火灾危险的环境；

b、 相对湿度大于85%的场所和充满腐蚀性气体的环境；

c、 吊运熔化金属，有毒物品和易燃易爆物品。

本起重机操纵形式为地面手柄+遥控器操纵。

本起重机机结构特点如下：

1、通用桥式起重机由大车和小车两部分组成。小车上装有起升机构和和小车运行机构，整个小车沿装于主梁盖板上的小车轨道运行；大车部分则是由起重机桥架等组成。在大车桥架上装有大车运行机构和小车输电装置。

2、起重机的金属结构由桥架、小车架组成，是起重机的承载结构。桥架由主梁、端梁、走台和防护栏等组成，主梁和端梁均由钢板拼焊成箱形断面结构，具有足够的强度、刚度和稳定性，确保起重机安全运转。

3、起重机机构传动机构由起升机构、小车运行机构和大车运行机构等

 三部分组成。

4、电气传动部分由电气设备和电气线路所组成。电气设备包括各机构

 电动机、制动器驱动装置、电气控制装置及电气保护装置等组成；电气线路

 由主回路、控制回路和警示信号回路所组成。

5、 本产品表示方法如下：

本机起重量：10t；跨度：22.50m；工作级别：A6 ；

操控方式：地控+遥控（D+Y）

表示方法：QD10-22.50   A6   D+Y    GB/G14405-93

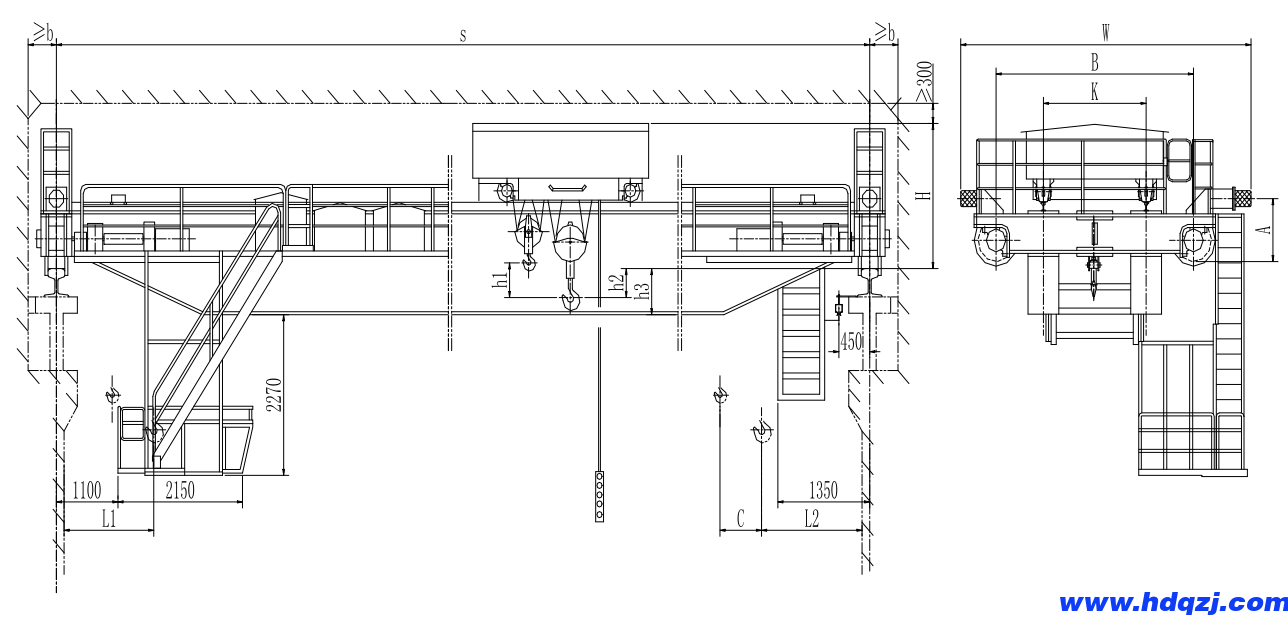

QD型通用桥式起重机主要尺寸图纸：

QD型通用桥式起重机起重机主要技术参数表：
