QZ型5~10t抓斗桥式起重机

　本起重机适用于冶金、水泥、化工及其他企业的仓库和车间，在室内或露天的固定跨间从事矿石、石灰石、矿粉、焦渣、焦炭、煤、砂等散粒物料的搬运工作。

　　本机属于A6级工作制度，起重量包括抓斗自重。

　　本机由箱型桥架、大车运行机构、小车、抓斗、电气设备五部分构成，全部机构均在操纵室内操纵。取物装置为双卷筒的四绳抓斗，结构简单，工作可靠。抓斗可在任意高度张开和闭合，当抓取物料块粒在100毫升以下时，效果好，生产率高。当抓取物料块粒大于200毫米时，需选用带齿抓斗。抓斗开闭方向为平行和垂直主梁两种。

　　抓斗只适用于自然堆状态下的散粒物料，当抓取水下物料或特殊物料时，须在订货时特别提出。

　　当露天使用时，带有防雨设备。

　　本起重机操纵室分开式和闭式两种，操纵室入口方向有端面、侧面和预面。

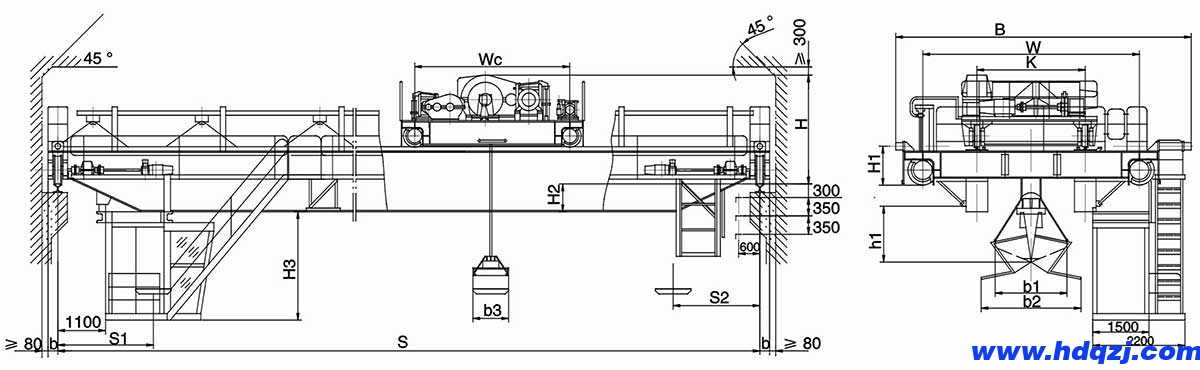

QZ型5~10t抓斗桥式起重机方案图
