MHh型电动葫芦桁架59白菜网论坛

时间：2024-05-14 来源：起重机厂家 浏览次数：1

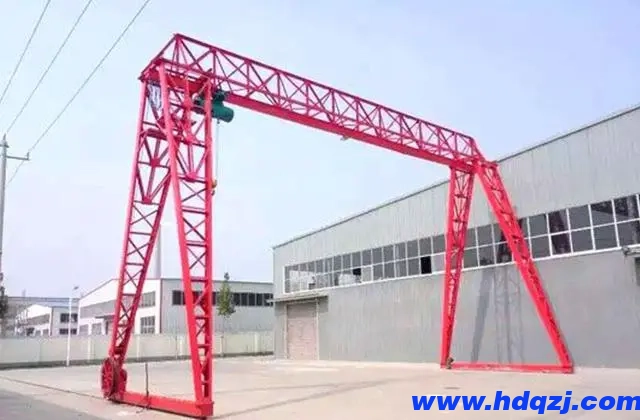

MHh型电动葫芦桁架59白菜网论坛与CD、MD、HC型等型号的电动葫芦配套使用，是一种有轨运动的中小型起重机，其适用起重量5-32吨，适用跨度12-30米，工作环境-20℃~+40℃。本产品为一般用途起重机，多用于露天场所及仓库的装载或吊运货物，本产品有地面操纵和室内操纵两种型式，用户可根据实际需要自由选择。

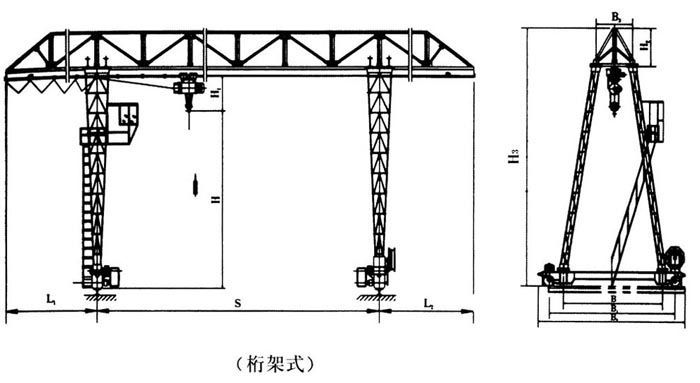

产品简图

MHh型电动葫芦桁架59白菜网论坛

技术参数表

起重量			t	5
跨度			m	12	16	20	24
起升高度			m	6;9
运行机构	运行速度	地面	m/min	20
		司机室		20 30 45
	电动机	地面		ZDY21-4/0.8x2		ZDY22-4/1.5x2
		司机室		ZDY22-4/1.5x2		ZDY23-4/2.2x2
	减速器			LD驱动装置
	车轮直径		mm	φ270		φ400
电动葫芦	型号			CD1 MD1
	起升速度		m/min	8 0.8/8
	运行速度		m/min	20
	电动机	起升		ZD41-4/7.5 ZDS10.8/7.5
		运行		ZDY21-4/0.8
工作制度				A5
荐用钢轨				P24		P38
电源				三相交流 380V 50HZ
起重机质量		地面	kg	6646	7430	10163	11931
		司机室	kg	6996	7780	10513	12281
轮压			kg	37/42	40/46	44/50	48/54
基本尺寸		L1	mm	2000	3000	4000	5000
		L2	mm	2000	3000	4000	5000
		H1	mm	1120
		H2	mm	1100	1250	1350	1500
		H3	mm	8265/11265	8285/11465	8485/11665	8486/1066
		B	mm	4500/5500		5500/6500
		B1	mm	5000/6000		6000/7000
		B2	mm	5400/6400		6500/7500
		B3	mm	1500

本样所提供重量为设计值，制造值±15%

起重量			t	10
跨度			m	12	16	20	24	30
起升高度			m	6;9
运行机构	运行速度	地面	m/min	20
		司机室		30 40
	电动机	地面		YZR132M2-6/4x2			YZR160M1-6/6.3x2
		司机室
	减速器			ZSC400			ZSC600
	车轮直径		mm	φ400			φ500
电动葫芦	型号			CD1 MD1
	起升速度		m/min	7 0.7/7
	运行速度		m/min	20
	电动机	起升		ZD151-4/13 ZDS11.5/13
		运行		ZDY121-4/0.8x2
工作制度				A5
荐用钢轨				P38			P43
电源				三相交流 380V 50HZ
起重机质量		地面	kg	12238	15059	17423	21120	32700
		司机室	kg	12750	15509	14873	21570	33200
轮压			kg	97/102	105/110	113/118	121/126	143/149
基本尺寸		L1	mm	3000	4000	5000	6000	7500
		L2	mm
		H1	mm	1350
		H2	mm	1250	1500		1650	1900
		H3	mm	9600/11600	8750/11750		9000/12000	12250
		B	mm	4500/5500			5500/6500
		B1	mm	5500/6500			6500/7500
		B2	mm	6000/7100			7100/8100
		B3	mm	1500

本样所提供重量为设计值，制造值±15%

起重量			t	16
跨度			m	12	16	20	24	30
起升高度			m	6;9
运行机构	运行速度	地面	m/min	20
		司机室		30 40
	电动机	地面		YZR160M1-6/6.3x2			YZR160M2-6/8.5x2
		司机室
	减速器			ZSC600
	车轮直径		mm	φ500
电动葫芦	型号			CD1 MD1
	起升速度		m/min	3.5 0.35/3.5
	运行速度		m/min	20
	电动机	起升		ZD151-4/13
		运行		ZDY121-4/0.8x2
工作制度				A5
荐用钢轨				P38			P43
电源				三相交流 380V 50HZ
起重机质量		地面	kg	15127	18923	21822	27020	29758
		司机室	kg	15667	19373	22272	27472	30208
轮压			kg	143/150	152/159	165/174	169/176	180/190
基本尺寸		L1	mm	3000	4000		5000	6000
		L2	mm
		H1	mm	2300
		H2	mm	1700	2000	2100	2200	2500
		H3	mm	10100/13100	10400/13400	10400/13400	10600/13600	10700/13700
		B	mm	5500/6000			6500/7500
		B1	mm	6500/7000			7500/8500
		B2	mm	7000/7500			8200/9200
		B3	mm	1600			1700

本样所提供重量为设计值，制造值±15%

起重量			t	20
跨度			m	12	16	20	24	30
起升高度			m	6;9
运行机构	运行速度	地面	m/min	20
		司机室		30 40
	电动机	地面		YZR160M1-6/6.3x2			YZR160M2-6/8.5x2
		司机室
	减速器			ZSC600
	车轮直径		mm	φ600
电动葫芦	型号			HC
	起升速度		m/min	3.5
	运行速度		m/min	20
	电动机	起升		ZD152-4/18.5
		运行		ZDY121-4/0.8x4
荐用钢轨				P38			P43
电源				三相交流 380V 50HZ
起重机质量		地面	kg	9380	24476	29686	35137	39875
		司机室	kg	20257	25368	30497	36018	40553
轮压			kg	215	236	257	287	317
基本尺寸		L1	mm	3000	4000	5000	6000	6000
		L2	mm
		H1	mm	6000;9000
		H2	mm	1825
		H3	mm	1600	1800	2000	2200	2400
		B	mm	5000			5500
		B1	mm	6000			6500
		B2	mm	7600			8100
		B3	mm	1600			1700

本样所提供重量为设计值，制造值±15%

起重量			t	32
跨度			m	12	16	20	24	30
起升高度			m	6;9
运行机构	运行速度	地面	m/min	20
		司机室		30
	电动机	地面		YZR160M1-6/8.5x2			YZR160L2-6/11x2
		司机室
	减速器			ZSC650
	车轮直径		mm	φ700
电动葫芦	型号			HC
	起升速度		m/min	2.5
	运行速度		m/min	20
	电动机	起升		ZD152-4/18.5
		运行		ZDY21-4/0.8x4
荐用钢轨				P43			P50
电源				三相交流 380V 50HZ
起重机质量		地面	kg	29580	26830	41550	44630	52730
		司机室	kg	31600	37560	43280	45880	53980
轮压			kg	287/163	332/178	362/174	426/221	465/245
基本尺寸		L1	mm	3000	4000	5000	6000	6000
		L2	mm
		H1	mm	6000;9000
		H2	mm	1825
		H3	mm	2000	2200	2400	2600	3000
		B	mm	5000			5500
		B1	mm	6000			6500
		B2	mm	7600			8100
		B3	mm	1600			1700
