产品的主要结构和系统说明

固定式液压升降龙门架 一般由主梁、升降支腿、底部横梁和电器控制箱油泵、电动机和电磁阀组成液压动力单元组成。

一、主要结构

机械结构一般由底座、立柱和主梁三部分组成。底座采用相应强度钢板焊接而成底座上平面的铰耳及滑轮用以安装升降立柱。立柱垂直升降采用高强度无缝矩形管制作强度高外形美观当臂架上下升降运动时安装在底座上面及工作平台下面的滑槽中滑动。

主梁由钢板拼接的箱型梁。

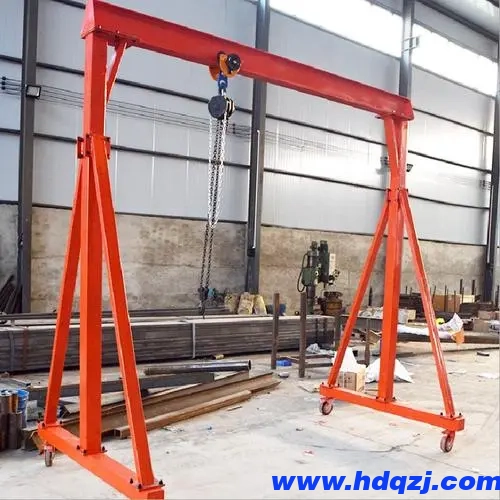

龙门架的安装将工字钢水平放倒，工字钢法兰钢板与地面呈80°左右放置。

将四只脚轮安装在龙门架支架的底部，拧紧螺丝。（参照示意图，如底部有固定螺杆，请在此步骤安装固定螺杆）

用起重机把龙门架平稳竖起。（注：起重做业存在风险，请专业人士操作，注意人身安全）

调整移动跑车，将移动跑车轨宽调整为龙门架横梁轨宽，并将跑车及葫芦安装在龙门架横梁上。（注：跑车及葫芦安装，以跑车和葫芦安装说明为准）

二、液压系统说明

从油泵吸油推动油缸中的活塞顶升立柱垂直上升下降时压力油在限速阀和流量调节阀的监控下通过电磁阀流回油箱。油缸过载时油泵输出的压力油通过溢流阀安全阀直接流回油箱。为了防止油管破裂发生失控下降事故每个油缸进油兼作回油的管路上设有单向限速阀即使在油管破裂的情况下也能保证以正常的下降速度下降。
