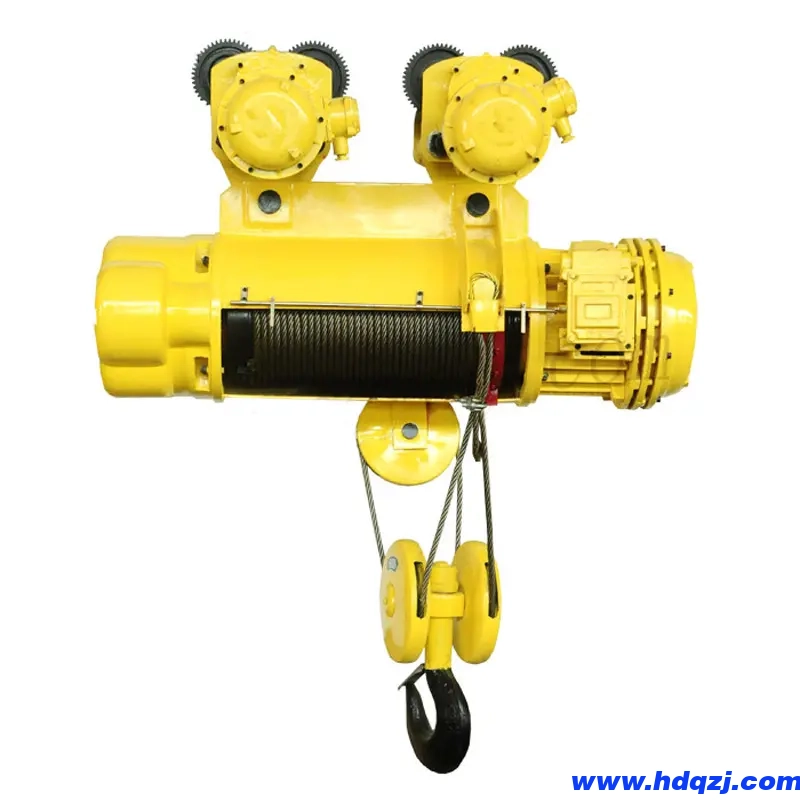

电动葫芦电路安全保护装置

一种电动葫芦电路安全保护装置，涉及电动葫芦安全运行保护装置的改进发明，包括电源、升降开关Ｋ２、微动开关Ｋ３、电容Ｃ、电机主相线圈６、副相线圈７、中线电路Ｌ８，还包括电机线路中串接热感应开关电路，电源急停开关电路。按本实用新型主题设计的电动葫芦电路安全保护装置，克服了电动葫芦容易出故障，经常维修，运行不安全等缺陷，达到延长使用寿命、生产经济、运行可靠的目的。

包括电源、升降开关Ｋ２、微动开关Ｋ３、电容Ｃ、电机主相线圈６、副相线圈７、中线电路Ｌ８，其特征在于：所述的电机线路中串接热感应开关电路。

电动葫芦中限位器的改装

1.改装后的限位开关，是将LX-44型限位开关常闭状态改成常开状态，原推拉头改成拉拉杆，原限位开关中的压缩弹簧截成两半，一半两端磨平使用，另一半作为备件留用。装配时在拉杆和套的导向部分涂上少许润滑脂更好。

2.开关座焊接固定在卷筒外壳的侧面，改装后的限位开关用两只M5/8的螺钉紧固在开关座上，重锤于开关拉杆用吊绳柔性串接，并空套在电动葫芦固定端钢丝绳上，重锤的吊位。应根据电动葫芦起升高度要求来决定，并保证限位动作后有一定的空行程，以便一旦失灵，发现托起重锤而上升没有停止，也来得及采取应急措施，重锤吊位的高低，可通过调整吊绳长度，并用一只Y6钢丝绳夹把吊绳两端头可靠夹紧。

3.重锤可使代用品，对外形无特殊要求，只要其内孔比电动葫芦钢丝绳直径大10-25mm即可，两端务需倒圆角。以防吊绳过早损坏，重锤的重量应在3kg左右，以保证在重锤的作用下，开关闭合时其内弹簧有2mm的下压量，使原SQ2限位开关常闭的原有状态不变，确保开关闭合接触可靠。

4.由于采用LX-44型限位开关改装，其额定电流为20A，开关容量大，可直接切断起升主电路，断火限位灵敏可靠。重锤式限位器由于重锤悬挂空套在电动葫芦钢丝绳上，在歪拉斜吊情况下，重锤随钢丝绳自由摆动。尽管不会损坏限位装置，并能保证吊钩外壳可靠托起重锤，限位灵敏可靠，但在倾斜超吊或拖拉重物的情况下，也会发生使钢丝绳乱扣、扭断的可能，因此，使用时不可因装有限位器而忽视安全操作规程。
