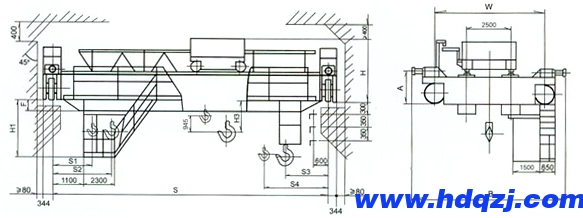

QD型50/10吨电动双梁慢速吊钩桥式起重机方案图
QD型50/10吨电动双梁慢速吊钩桥式起重机技术规格参数：
工作级别 | A3 | ||||||||||
跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||
起重机重量 | t | 31.5 | 34.1 | 37 | 40.4 | 44.2 | 49 | 55 | 61.2 | ||
轮压 | kN | 347 | 368 | 384 | 400 | 415 | 432 | 450 | 470 | ||
起升高度 | m | 12/14 | |||||||||
速度 | 起重机运行 | m/min | 48 | 48 | |||||||
小车运行 | 18 | ||||||||||
主起升 | 1.8 | ||||||||||
副起升 | 8.1 | ||||||||||
电动机 | 起重机运行 | 2-YZR160M1-6/6.3kw | 2-YZR160M2-6/8.5kw | ||||||||
小车运行 | YZR132M2-6/4kw | ||||||||||
起升 | YZR180L-6/17kw | ||||||||||
副起升 | YZR180L-6/17kw | ||||||||||
主要尺寸 | B | mm | 7060 | ||||||||
W | 5200 | ||||||||||
H | 2720 | 2723 | 2726 | 2729 | 2734 | 2739 | 2746 | 2753 | |||
A | 1035 | ||||||||||
H3 | 911 | 909 | 907 | 903 | 899 | ||||||
F | 90 | 340 | 490 | 690 | 792 | 794 | 798 | 802 | |||
荐用轨道 | 38kg/m 43kg/m 50kg/m QU80 QU100 | ||||||||||
