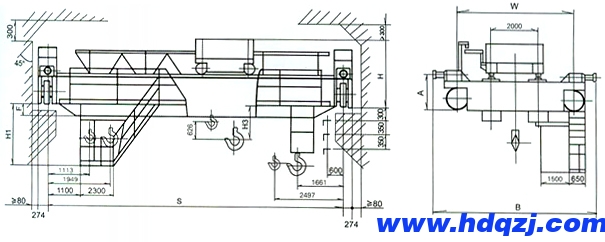

QD型20/5吨电动双梁桥式起重机方案图
QD型20/5吨电动双梁桥式起重机技术规格参数：
| 工作级别 | A5 | A6 | |||||||||||||||||||||
| 跨度 | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
| 超重机总量 | t | 20 | 22.2 | 24.7 | 27.4 | 30.3 | 34.2 | 38 | 41.3 | 20.9 | 23.2 | 25.8 | 29.5 | 32.1 | 36.5 | 40.3 | 43.8 | ||||||
| 轮压 | KN | 160 | 171 | 182 | 192 | 201 | 211 | 221 | 231 | 166 | 177 | 188 | 198 | 208 | 218 | 229 | 239 | ||||||
| 起升高度 | m | 12/14 | 12/14 | ||||||||||||||||||||
| 速度 | 起重机运行 | m/min | 75 | 86.5 | 87 | ||||||||||||||||||
| 小车运行 | 44.2 | 44.2 | |||||||||||||||||||||
| 主起升 | 9.2 | 12.4 | |||||||||||||||||||||
| 副起升 | 18.7 | 18.7 | |||||||||||||||||||||
| 电动机 | 起升 | 主 | 型号 | YZR250M1-8/35 | YZR250Mz-6/45 | ||||||||||||||||||
副 | YZR180L-6/17 | YZR180L-6/17 | |||||||||||||||||||||
| 小车运行 | YZR132M2-6/4 | YZR132M2-6/4 | |||||||||||||||||||||
| 大车运行 | YZR160M2-6/2x8.5 | YZR160M2-6/2x7.5 | YZR160M2-6/2x11 | ||||||||||||||||||||
| 主要尺寸 | B | mm | 5860 | 6260 | 5860 | 6260 | |||||||||||||||||
W | 4200 | 4600 | 4200 | 4600 | |||||||||||||||||||
H | 2060 | 2063 | 2066 | 2069 | 2072 | 2075 | 2078 | 2081 | 2060 | 2063 | 2066 | 2069 | 2072 | 2075 | 2078 | 2081 | |||||||
A | 845 | 845 | |||||||||||||||||||||
H3 | 501 | 501 | |||||||||||||||||||||
F | 30 | 150 | 280 | 430 | 580 | 730 | 830 | 980 | 30 | 150 | 280 | 430 | 580 | 730 | 830 | 980 | |||||||
| 荐用轨道 | 43kg/m 50kg/m QU70 QU100 QU120 | ||||||||||||||||||||||
