千斤顶介绍
螺旋千斤顶起重量从3.2吨~380吨（t），产品适用于铁道车辆检修、矿山、建筑工程支撑和一般重物起升下降之用。由于携带方便、维护简易、使用安全可靠，因此广泛通用于流动性的起重作业。如铁道车辆更换轮轴、钢梁结构安装支撑，船体龙骨重型机械装配，汽车拆修轮胎及一切沉重物件升降都可用本产品安全可靠地达到起重目的。
千斤顶说明
-
产品名称：螺旋千斤顶
-
型号规格：QL/QLD/QLG系列型
-
所属类别：起重工具
-
产品产地：河南/河北/浙江等地
-
厂家品牌：鸿起
-
是否定制：是
-
动力形式：手动
-
是否现货：部分现货
-
生产周期：10~20天
-
包装形式：纸箱/木箱
-
供货范围：全国
-
送达方式：自提或物流托运
-
是否安装：不安装
-
发货地区：河南长垣
千斤顶图册
千斤顶参数
螺旋千斤顶机构示意图与主要技术参数表
| QL3.2t~50t结构示意图 | 100t结构示意图 | 型号 |
起重量 (Tons) |
起重 高度 不大于 ≯ (mm) |
最低 高度 (mm) |
手柄 长度 (mm) |
手柄 操作力 不大于 ≯ N |
净重 (近拟) kg |

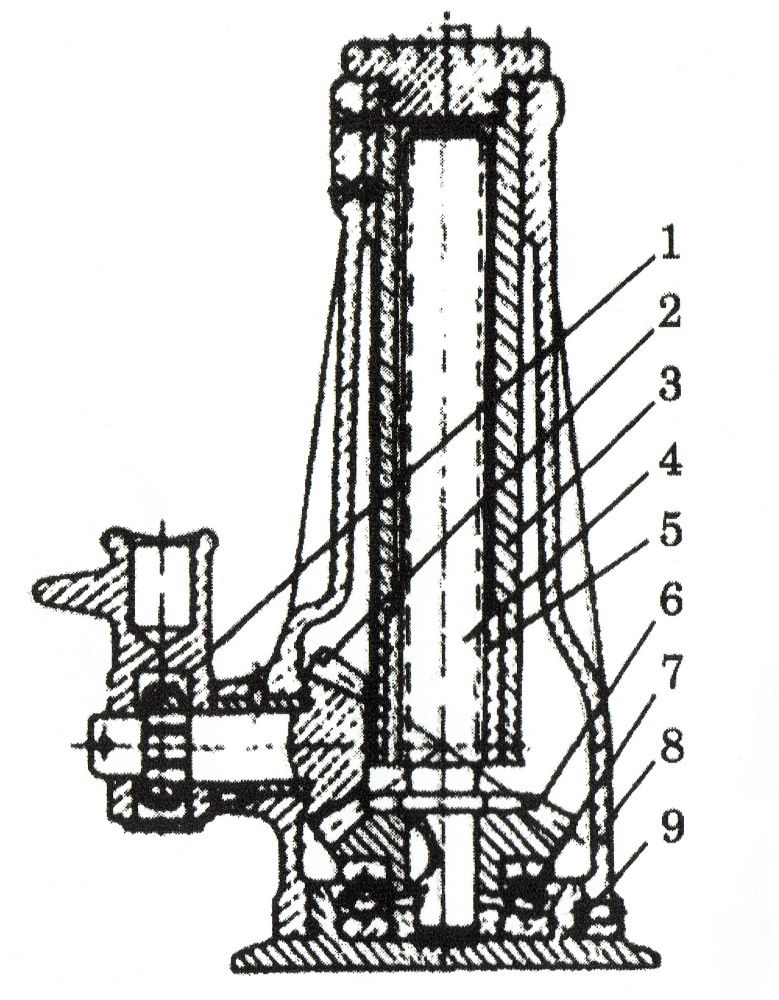

 1、棘轮组2、小圆锥齿轮3、升降套筒4、丝杆5、铜螺母6、大圆锥齿轮7、单向推力轴承8、壳体9、底座
|
 1、升降套筒2、丝杆3、铜螺母4、壳体5、齿圈6、底座7、滚子8、轴承9、棘轮组
|
QL3.2 | 3.2 | 110 | 220 | 500 | 100 | 6 |
| QL5 | 5 | 130 | 250 | 600 | 160 | 8 | ||
| QL8 | 8 | 140 | 260 | 800 | 200 | 9.5 | ||
| QL10 | 10 | 150 | 280 | 800 | 250 | 11 | ||
| QL16 | 16 | 180 | 320 | 1000 | 500 | 17 | ||
| QL20 | 20 | 180 | 325 | 1000 | 500 | 19 | ||
| QL25 | 25 | 130 | 275 | 1000 | 600 | 19 | ||
| QL30 | 30 | 200 | 400 | 1300 | 600 | 28 | ||
| QL32 | 32 | 200 | 400 | 1300 | 600 | 28 | ||
| QL40 | 40 | 200 | 405 | 1300 | 620 | 30 | ||
| QL50 | 50 | 250 | 452 | 1500 | 800 | 54 | ||
| QL100 | 100 | 200 | 452 | 1500 | 600 | 85 | ||
| QLD3.2 | 3.2 | 50 | 160 | 500 | 100 | 5 | ||
| QLD5 | 5 | 65 | 180 | 600 | 160 | 7 | ||
| QLD10 | 10 | 75 | 200 | 800 | 250 | 10 | ||
| QLD16 | 16 | 90 | 220 | 1000 | 400 | 15 | ||
| QLD32 | 32 | 150 | 320 | 1300 | 600 | 24 | ||
| QLD50 | 50 | 150 | 310 | 1500 | 800 | 40 | ||
| QLG20 | 20 | 300 | 445 | 1000 | 500 | 20 | ||
| QLG100 | 100 | 400 | 652 | 1500 | 600 | 105 | ||
| 净重包括手柄 | ||||||||
千斤顶使用方法
1.进行起重工作时首先要注意安全，在使用千斤顶前应注意以下几点：
(1)估计重量选择适当吨位的千斤顶，使千斤顶负荷不超过其额定能力；
(2)使用时检查千斤顶是否正常良好；
(3)根据起重对象的重心择千斤顶着力点位置，使重物在升降时不致倾倒；
(4)检查重物起重着力是否牢固，防止在起重时因着力处损裂而发生危险；
(5)视地面软硬松实程度决定千斤顶是否须用榇垫和决定榇垫大小，防止起重时千斤顶下陷。
2.使用千斤顶时应注意下列各点：
(1)千斤顶放齐平整；
(2)为了防止千斤顶受力溜滑，应在千斤顶上下垫以坚韧木料(但不能用沾有油污的木材或板作榇垫)
(3)扳正撑牙方向；
(4)手柄动作方向角度范围内应无物体阻碍；
(5)先用手直接转动棘轮，使升降套筒上升，直至顶盘与重物接触为止，然后插入手柄往返扳动即开始起重；
(6)为考虑到使用安全，不建议作多台使用；
(7)起升应注意升降套筒上升高度，当升降套简上出现红色警告线时，表示已攀升至该千斤顶的额定高度，应立即停止起升，否则千斤顶将遭受破坏，同时可能引起危险；
(8)起升工作完毕或欲使重物下降时，先拔出手柄，将承压推下降方向，再插入手柄往返扳动，千斤顶的升降套筒随即渐渐下降。
千斤顶维护保养
1、经常保持棘轮组清洁，勿有灰尘粘连；经常加润滑油，使棘轮组的动作灵活可靠；
2、升降套筒与壳体间的摩擦表面必须随时揩擦上油，其它注油孔应定期加注润滑油；
3、特制推力轴承应经常保持润滑；在一般情况下每年应拆开底座加涂润滑油脂一次。拆开前先旋转松开壳体下不紧定螺钉（应注意底座与壳体是否用右螺旋配合的；100吨是左螺旋配合）；
4、如发现棘轮组不灵活时，可拆开棘轮罩壳进行检查。如发现升降套筒卡阻不能上下，或棘轮空转升降套筒不动时，应拆开底座来检查；
5、拆开检修后重新装配前应将零部件用煤油洗刷干净涂上足够的润滑油脂，切勿将尘土异物带入体腔内。
千斤顶厂家
千斤顶货源产地、生产厂家还为用户提供国产进口品牌的大中小型分离式千斤顶、卧式千斤顶、爪式千斤顶、同步千斤顶、油压千斤顶、电动千斤顶、行业专用千斤顶的生产制造和维修检修服务，更多千斤顶的型号规格、技术参数、产品特性、操作方式、结构形式、材质和常见故障问题与排除方法以及整机与零部件价格等请联系客服咨询。
