YZR、YZ系列起重及冶金用绕线转子三相异步电动机
l、YZR，YZ系列起重及冶金用电动机具有过载能力大和机械强度高的特点，特别适用于驱动各种类型的起重机械设备和冶金机械或其它类似的设备。
YZR系列起重及冶金用电动机为绕线转子电动机，YZ系列起重及冶金用电动机为笼型电动机。

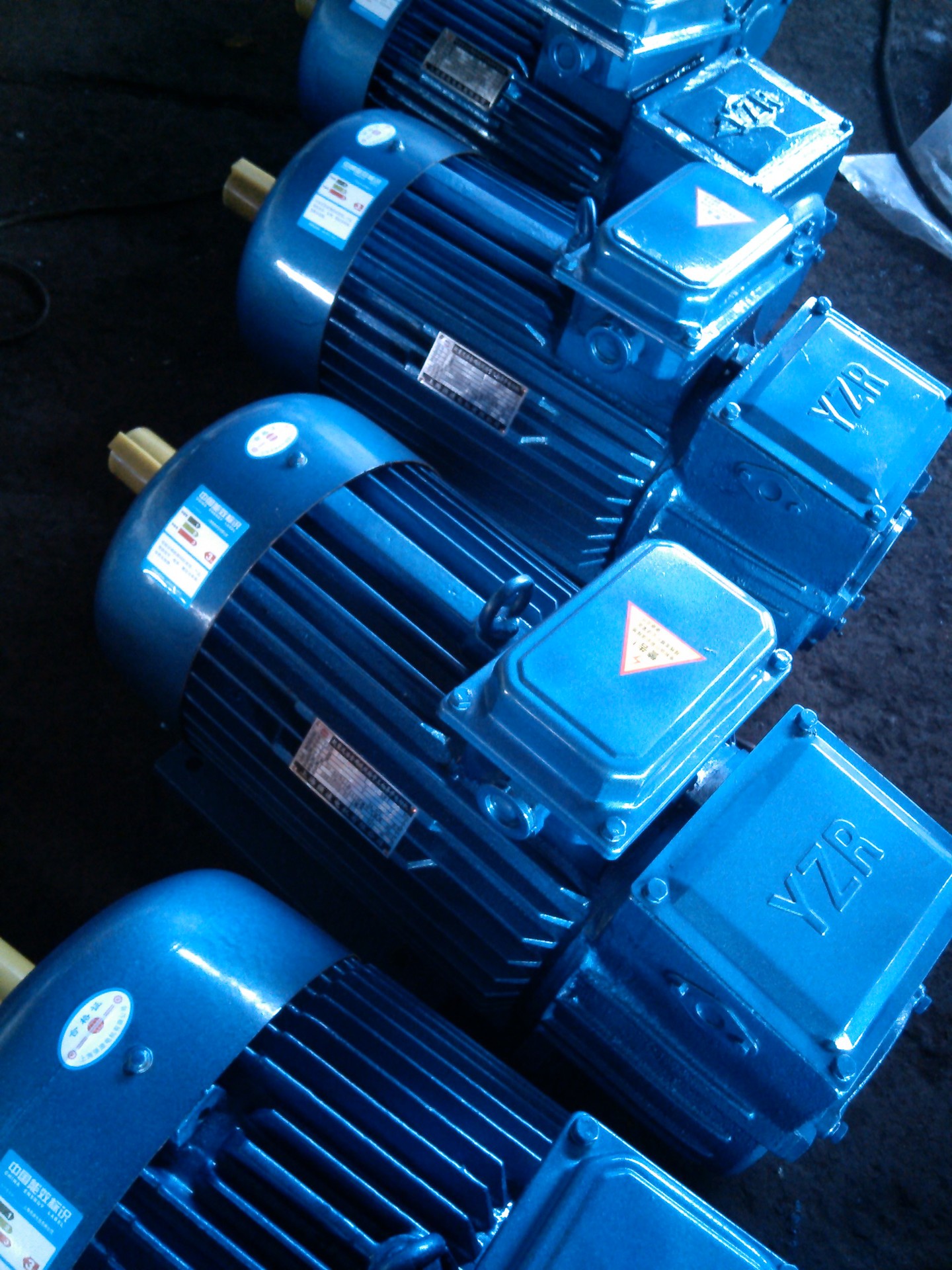

YZR、YZ系列起重及冶金用绕线转子三相异步电动机图片
2、电动机在下列条件下使用能正常运行。
（1）环境温度不超过40℃（一般环境用）或60℃（冶金环境用）；
（2）海拔不超过1000m；
（3）经常地机械振动及冲击；
（4）频繁地起动，制动（电气或机械的）及逆转。
3、起重电动机的颔定频率为50Hz，额定电压为380V。LX型5吨悬挂起重机
4、接法：功率为132KW及以下的定子绕组用Y接法，其余用“△”接法，Y接法的电动机可增加零点引出线。
5、型号说明：

6、输出功率和转速
基准工作制（S3 40%）时的额定输出功率和同步转速见表1 LDA型5吨天车

机座		同步转速
		1000r/min	750r/min	600r/min
112M		1.5
132	M1	2.2 3.7
	M2
160	M1	5.5 7.5 11	7.5
	M2
	L
180L		15	11
200L		22	15
225M		30	22
250	M1	37 45	30
	M2		37
280	S	55 75	45 55	37 45
	M
315	S		75 90	55 75
	M
355	M1			90 110 132
	L1
	L2
400	L1			160 200
	L2

粗线框内各规格同时生产绕线转子和鼠笼型电动机

7、基准工作制时，YZ系列电动机在额定电压下的最大转矩和堵转转矩对额定转矩的保证值见表2

表2 QD型通用桥式起重机

额定功率（kW）	最大转距/额定转矩	堵转转距/额定转矩
≤5.5	2.0	2.0
＞5.5-11	2.3	2.3
＞11	2.5	2.5

8、基准工作制时，YZR系列电动机在额定电压下的最大转矩对额定转矩之比的保证值见表3

表3

额定功率（kW）	最大转距/额定转矩
≤5.5	2.3
＞5.5-11	2.5
＞11	2.8

9、电动机基准工作制时转动惯量Jm，转子开路电压，电流值、静态制动力矩和和重量与机座号的对应关系见表4

表4 QD型双梁起重机

系列	机座		1000r/min			750r/min			600r/min			重量（Kg）
系列	机座		Jm(kg·m2)	转子开路电压（V）	空载电流（A）	Jm(kg·m2)	转子开路电压（V）	空载电流（A）	Jm(kg·m2)	转子开路电压（V）	空载电流（A）	重量（Kg）
YZR	112M		0.03	100	2.7							73.5
	132	M1	0.06	132	3.3							97
	132	M2	0.07	185	4.5							108
	160	M1	0.12	138	7.5							154
		M2	0.15	185	10.5							160
		L	0.20	250	13	0.20	205	11.9				174
	180L		0.39	218	18.8	0.39	172	14.8				230
	200L		0.67	200	26.6	0.67	178	19.7				317
	225M		0.84	250	32.3	0.82	232	28.3				390
	250	M1	1.52	250	27.2	1.52	272	34.5				512
	250	M2	1.78	290	30.8	1.79	335	43.7				559
	280	S	2.35	280	38.4	2.35	305	54.9	3.58	150	49	745
	280	M	2.86	370	51.9	2.86	360	55.9	3.98	172	59	840
	315	S				7.22	302	69.1	7.22	242	74.2	1026
	315	M				8.68	372	64.6	8.68	325	99.2	1156
	355	M							14.32	330	97.3	1520
		L1							17.08	388	104.3	1764
		L2							19.18	475	147.1	1810
	400	L1							24.52	395	192	2400
	400	L2							28.10	460	218	2950
YZ	112M		0.022		2.5							58
	132	M1	0.056		3.1							80
	132	M2	0.062		4.1							91.5
	160	M1	0.114		6.5							118.5
		M2	0.143		9.3							125
		L	0.192		11.2	0.192		11.1				152
	180L					0.352		12.2				205
	200L					0.622		18.3				276
	225M					0.820		24.3				347
	250M1					1.432		33				462

结构

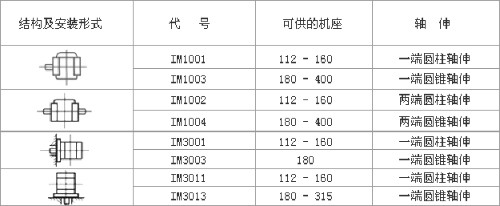

l、防护等级冶金用电动机外壳防护等级为IP54；起重用电动机外壳等级为 IP44 2、冷却方法机座112－132 IC410 机座160－400 IC411 3、结构及安装型式见表5 LDA型电动单梁起重机
表5

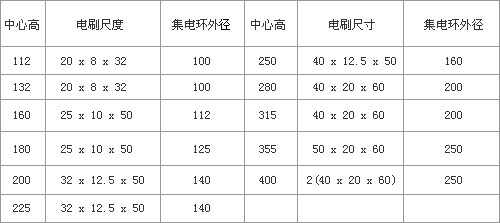

4、绝缘等级冶金用电动机的绝缘等级为H级，起重用电动机绝缘等级为F级。 5、接线盒电动机定子接线盒位于机座顶部，可由机座的任一侧进行接线。 6、传动方式电动机采用联轴器或正齿轮传动，在采用正齿轮传动时，齿轮节圆直径应不小于轴伸直径的2倍。 7、刷握和电刷 YZR系列电动机刷握装有最新设计的恒压弹簧、当电刷在运行中磨损时，集电环与电刷之间的压力能保持不变。所用电刷的牌号为J201，尺寸见表6。
表6

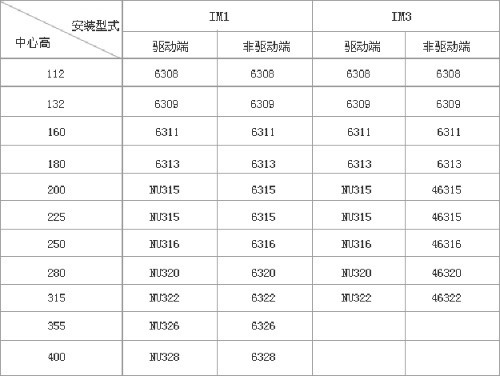

8、轴承本系列电动机所用轴承的型号见表7 LX型电动单梁悬挂起重机
表7


9、YZR系列的集电环电动机的集电环用塑料模压结构。

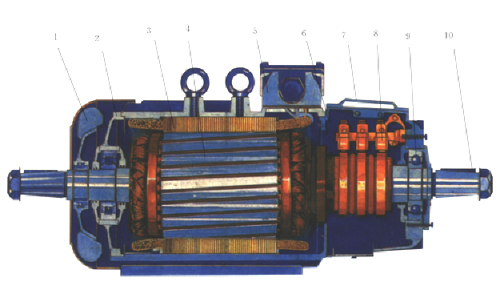

1、风扇 2、前端盖 3、定子 4、转子 5、出线盒 6、高端盖 7、视察窗盖 8、电刷装置 9、轴承 10、平键

工作制

本系列电动机的工作制分为S2， S3， S4， S5， S6， S7， S8， S9八种类型，基准工作制为S3 40%（即工作制为S3，负载持续率为40%，每一个周期为10min）．以下是本系列电动机最为常用的几种工作制。 1．短时工作制（S2）在恒定负载下按给定的时间运行，电机在该时间内不足以达到热稳定，随之停机和断能，其时间足以使电机再冷却到与冷却介质温度之差在2K以内（见图1） 2．断续周期工作制（S3）按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段停机并断能时间（见图2）。这种工作制，每一周期的启动电流不致对温升有显著影响。 3．包括起动的断续周期工作制（S4）按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间，一段恒定负载运行时间和一段停机和断能时间（见图3）。 4．包括电制动的断续周期工作制（S5）按一系列相同的工作周期运行，每一周期包括一段起动时间，一段恒定负载运行时间，一段电制动时间和一段停机和断能时间（见图4）。

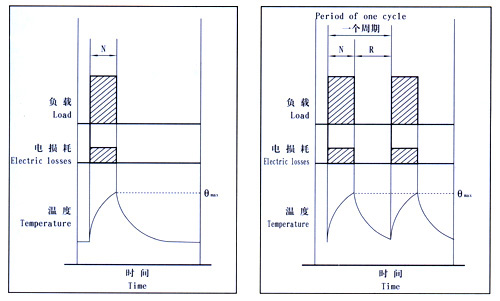

图1 短时工作制S2 N-在额定条件下运行， θmax-在工作周期中达到的最高温度。	图2 断续周期性工作制S3 N-在额定条件下运行，R-停机并断能， θmax-在工作周期中达到的最高温度，负载持续频率：FC=N/(N+R)100%

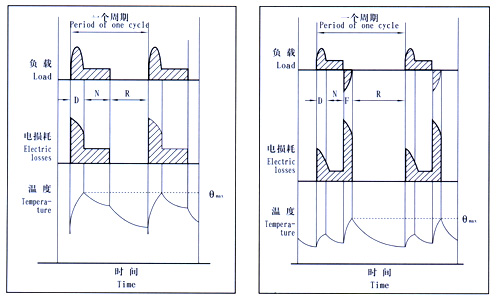

图3 带起动的断续周期性工作制S4 N-在额定条件下运行， θmax-在工作周期中达到的最高温度。 D-起动，R-停机并断能，负载持续率FC=（D+N）/（D+N+R)100%	图4 带电制动的断续周期性工作制S5 N-在额定条件下运行， θmax-在工作周期中达到的最高温度。LD型电动单梁起重机 D-起动，R-停机并断能，F-电制动，负载持续率FC=（D+N+F）/（D+N+F+R)100%
